Накладка ОГ-9
Применяется накладка ОГ-9 для выполнения крепления верхнего провода при помощи изоляторов в процессе установки опор воздушной ЛЭП 10кВ (промежуточных).
Крепится накладка ОГ-9 на стойки, в верхней её части. Осуществляя двойное крепление провода, необходимо устанавливать две накладки.
Имеется на данной накладке круг с выполненной насечкой для колпачка К-6 (изолятора ШФ-20В). Болты линейные Б-5, необходимые для того, чтобы накладка ОГ-9 (парный вариант) была надёжно закреплена на стойке СВ-110, поставляются отдельно. Также отдельно поставляется и хомут серии Х-42, применяемый при креплении накладки в одинарном варианте.

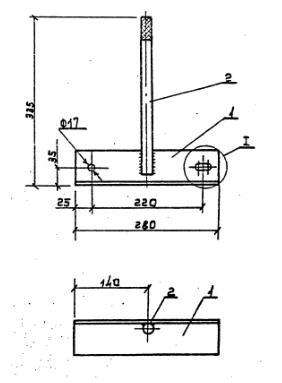

Габаритные размеры: 70х335х280 мм
Спецификация накладки ОГ-9
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Уголок 70х70х5 ГОСТ8509-86 |
1 |
2,50 |
2 |
Круг 22 ГОСТ2590-71 |
1 |
