Оголовок ОГ-61, ОГ-61М
Оголовок ОГ-61, ОГ-61М предназначен для осуществления крепления изолированных проводов во время установки опор промежуточных воздушной ЛЭП 6кВ - 10кВ.

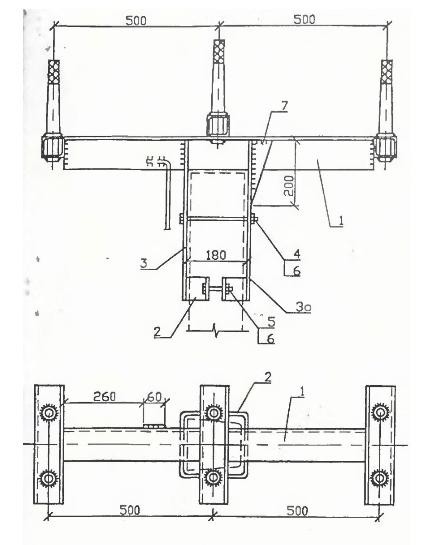

Спецификация оголовка ОГ-61, ОГ-61М
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Полоса 8х80-В ГОСТ103-76 L=195 |
1 |
43,60 |
2 |
Полоса 6х70-В ГОСТ103-76 L=485 |
4 |
|
3 |
Болт М16х220 ГОСТ 7798-70 |
1 |
|
4 |
Болт М16х75 ГОСТ 7798-70 |
2 |
|
5 |
Гайка 2М16 |
3 |
|
6 |
Полоса 6х60-В ГОСТ103-76 L=200 |
1 |
Для изготовления накладки ОГ-61М применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.
