В отдельных случаях, если линия электропередачи проходит по пересеченной местности, на промежуточных опорах образуется "подтягивание" провода. Такое явление как правило возникает на промежуточной опоре, которая располагается во впадине, при снижении весовой нагрузки благодаря ее перераспределению на соседние опоры, стоящие по уровню выше на местности. Это является причиной изменения соотношения ветровых и весовых нагрузок на подвеску, увеличивается отклонение подвески под влиянием силы ветра и появляется опасность нарушения допустимых по электрической прочности воздушных промежутков минимальных расстояний до воздушной опоры, и к тому же подъема подвески с проводом в направлении траверсы опоры. Чтобы этого не допустить к поддерживающему зажиму подвешиваются компенсирующие грузы-балласты, их вес определяется расчетным путем.
В каталоге компании "Контакт" представлен огромный ассортимент защитной арматуры линий электропередачи. К ней относятся и балласты БЛ, 2БЛ, 3БЛ и 4БЛ, которые применяют вместе с поддерживающими зажимами.
Балласты типа БЛ служат для предотвращения подтягивания изолирующей подвески вверх или слишком большого ее отклонения от вертикали при воздействии ветра на промежуточной опоре ВЛ-110 кВ и выше. Отвечают требованиям ТУ 3449-162-00111120-99.
Марка балласта |
Размеры, мм |
Разрушающая нагрузка, кН |
Масса, кг |
||
L |
Н |
D |
|||
БЛ-100-1 |
320 |
310 |
17 |
61 |
103 |
БЛ-200-1 |
480 |
310 |
17 |
62 |
205 |
БЛ-400-1 |
732 |
386 |
17 |
29 |
411 |
БЛ-400-5 |
732 |
442 |
19.2 |
64 |
415,6 |

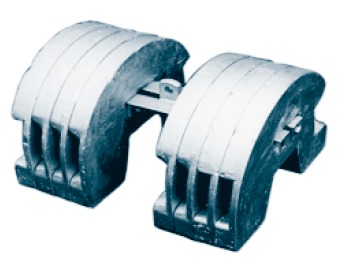

Балласты 2БЛ, 3БЛ, 4БЛ служат для предотвращения подтягивания изолирующей подвески вверх или слишком большого ее отклонения от вертикали при воздействии ветра. Соответствуют требованиям ТУ 3449-162-00111120-99.
Марка балласта |
lmax, мм |
А, мм |
Ступени регулировки массы балласта, кг |
Крепление к зажиму |
Масса, кг |
2БЛ-800-3 |
858 |
112 |
от 800 до 400 через 100 кг |
2ПГН-5-7 |
815 |
3БЛ-1400-1 |
1322 |
96 |
от 1400 до 800 через 100 кг |
2ПГН-5-7 3ПГН-5-7 |
1422 |
3БЛ-1400-4 |
1715 |
от 1400 до 100 через 100 кг |
3ПГН-2-5-4 |
1430 |
|
4БЛ-1000-1 |
1690 |
от 1000 до 100 через 100 кг |
4ПГН2-5-2А |
1030 |
