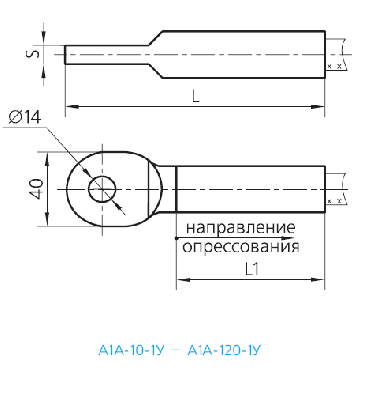

Зажимы аппаратные прессуемые типа A1A с галлиевым покрытием поверхности контактной лапки, используют для соединения одного алюминиевого или сталеалюминиевого провода с выводами аппаратов. Зажимы универсальны и рекомендованы к использованию в разных типах соединений, в том числе «медь—алюминий» без дополнительной обработки. Выполнены в соответствии с требованиями ТУ 3449-225-76935199-2009.
|
Марка зажима |
Марка провода по ГОСТ 839-80 |
Диаметр провода, мм |
Матрица прессования |
Размеры, мм |
Масса, кг |
||
|
L |
L1 |
S |
|||||
|
А1А-10-1У |
AC10/1,8 |
4,5 |
АШ-2А-7,8 |
115 |
60 |
6 |
0,043 |
|
А1А-16-1У |
A16; AC16/2,7 |
5,1...5,6 |
АШ-2А-9,5 |
115 |
60 |
6 |
0,05 |
|
А1А-25-1У |
A25; AC25/4,2 |
6,4...6,9 |
АШ-2А-11,3 |
115 |
60 |
6 |
0,053 |
|
А1А-35-1У |
A35; AC35/6,2 |
7,5...8,4 |
АШ-2А-13,0 |
117 |
60 |
6 |
0,059 |
|
А1А-50-1У |
A50; AC50/8,0 |
9,0...9,6 |
АШ-2А-14,3 |
117 |
60 |
6 |
0,068 |
|
А1А-70У-1 |
A70; AC70/11,0 |
10,7...11,4 |
АШ -2А-16,5 |
128 |
70 |
8 |
0,084 |
|
А1А-95-1У |
A95; AC95/16,0 |
12,3...13,5 |
АШ-2А-18,2 |
128 |
70 |
8 |
0,094 |
|
А1А-120-1У |
A120; A150; AC70/72; AC120/19; AC120/27 |
14,0...15,8 |
АШ-2А-20,8 |
140 |
80 |
10 |
0,12 |
|
А1А-10-2У |
АС10/1,8 |
4,5 |
АШ-2А-7,8 |
117 |
65 |
6 |
0,047 |
|
А1А-16-2У |
A16, AC16/2,7 |
5,1...5,6 |
АШ-2А-9,5 |
119 |
65 |
6 |
0,051 |
|
А1А-25-2У |
A25, AC25/4,2 |
6,4...6,9 |
АШ-2А-11,3 |
122 |
65 |
6 |
0,055 |
|
А1А-35Г-2У |
A35, AC35/6,2 |
7,5...8,4 |
АШ-2А-13,0 |
124 |
65 |
6 |
0,062 |
|
А1А-50Г-2У |
A50, AC50/8,0 |
9,0...9,6 |
АШ-2А-14,3 |
126 |
65 |
6 |
0,067 |
|
А1А-70-2У |
A70, AC70/11 |
10,7...11,4 |
АШ-2А-16,5 |
139 |
75 |
7 |
0,072 |
