    contact-nsk.ru / Каталог / Арматура ВЛ / Контактная / Зажимы аппаратные / Зажимы типа А4А

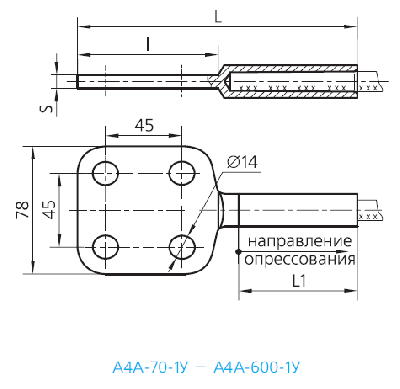

Зажимы аппаратные прессуемые типа А4А с галлиевым покрытием поверхности контактной лапки, используют для соединения одного алюминиевого или сталеалюминиевого провода с выводами аппаратов. Зажимы универсальны и рекомендованы к использованию в разных типах соединениях, в том числе «медь—алюминий» без дополнительной обработки. Отвечают требованиям ТУ 3449-225-76935199-2009.

Преимущества зажимов аппаратных с галлиевым покрытием поверхности контактной лапки:

- Защитное электропроводное покрытие универсальное, благодаря чему можно выполнять соединения с контактными поверхностями, сделанными из меди, алюминия, стали и их сплавов, без дополнительной обработки и без использования дополнительных конструкционных элементов (дополнительные проводящие слои и прокладки, выравнивающие электроотрицательные потенциалы и предотвращающие электрохимические коррозионные процессы).

- не нужно применять защитные смазки. Подготовка поверхности лапки перед установкой — не нужна

Марка зажима

Марка провода по ГОСТ 839-80

Диаметр провода, мм

Матрица прессования

Размеры, мм

Масса, кг

L

L1

I

S

А4А-70-1У

А70; АС70/11

10,7...11,4

АШ-2А-16,5

165

70

83

8,2

0,2

А4А-95-1У

А95; АС95/16

12,3...13,5

АШ-2А-18,2

165

70

83

8,2

0,22

А4А-120-1У

А120; А150; АС70/72; АС120/19; АС120/27

14,0...15,8

АШ-2А-20,8

177

80

83

10,4

0,25

А4А-150-1У

А185; АС150/19; АС150/24; АС150/34

16,8...17,5

АШ-2А-24,2

177

80

83

10,4

0,33

А4А-185-1У

А240; АС185/24; АС185/29; АС95/141; АС185/43; АС205/27

18,8...20,0

АШ-2А-26,0

191

90

83

10,4

0,38

А4А-240-1У

А300; АС240/32; АС240/39; АС240/56

21,6...22,4

АШ-31,2

203

100

83

10,4

0,43

А4А-300-1У

АС300/39; АС300/48; АС300/66; АС300/67; АСЗЗ0/30; АСЗЗ0/43; АС400/18; АС400/22; А350; А400

24,0...26,6

АШ-41,1

205

100

80

13

0,63

А4А-400-1У

АС400/51; АС400/64; АС400/93; АС450/56; АС300/204; АС500/27; АС500/64; А450; А500; А550

27,3...30,6

АШ-44,2

225

120

80

13

0,75

А4А-600-1У

АС550/71; АС600/72; А600; А650

31,5...33,2

АШ-50,2

248

140

80

15

1,04


Марка зажима

Марка провода по ГОСТ 839-80

Диаметр провода, мм

Матрица прессования

Размеры, мм

Масса, кг

L

L1

S

А4А-70-2У

А70; АС70/11

10,7.11,4

АШ-2А-16,5

174

70

7

0,15

А4А-95-2У

А95; АС95/16

12,3.13,5

АШ-2А-18,2

174

70

8

0,17

А4А-120-2У

А120; А150; АС70/72; АС120/19; АС120/27

14,0.15,8

АШ-2А-20,8

187

80

8

0,193

А4А-150-2У

А185; АС150/19; АС150/24; АС150/34

16,8.17,5

АШ-23,4

187

80

10

0,242

А4А-185-2У

А240; АС95/141; АС185/24; АС185/29; АС185/43; АС205/27

18,8.20,0

АШ-26,8

200

90

10

0,28

А4А-240-2У

А300; АС240/32; АС240/39; АС240/56

21,6.22,4

АШ-30,3

214

100

10

0,321
