    contact-nsk.ru / Каталог / Спиральная арматура / Для воздушных линий / Протекторы

Протекторы для воздушных линий - это важный элемент линий электропередачи, служащий для защиты проводов от колебаний и других негативных воздействий, которые могут нарушить нормальную работу линии электропередачи. Если Вы хотите приобрести продукцию такого типа, обращайтесь в компанию «Контакт». Мы осуществляем поставки электрооборудования по всей России по выгодной цене точно в срок.

Протекторы защитные спиральные типа ПЗС (ТУ 3449-007-27560230-06) используют для дополнительной защиты проводов и грозозащитных тросов от вибрации в поддерживающих и соединительных зажимах, многороликовых подвесах на переходах ВЛ, а также алюминиевых полых проводов типа ПА в аппаратных зажимах.

Маркировка протектора указывает:

  • ПЗС - протектор защитный спирального типа;
  • Dпр - диаметр провода в мм;
  • две последние цифры - назначение протектора и модификация.

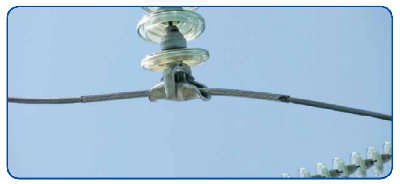

Протектор, применяемый на проводе в месте установки поддерживающего зажима или гасителя вибрации (пляски), позволяет значительно уменьшить изгибные деформации в проводе (статические и динамические), благодаря увеличению его изгибной жесткости, и соответственно повысить его усталостную стойкость при длительной эксплуатации. Протектор выглядит как комплект отдельных спиралей или склеенных прядей, намотанных на поверхность провода. Протектор изготавливается длиной от 500 до 6300 мм для проводов от 35 до 640 мм2 в климатическом исполнении УХЛ, категории I по ГОСТ 15150

Типы проекторов:

  • П3С-Dпр-03 — уменьшают изгибные деформации проводов при вибрации и выравнивают раздавливающие усилия от крепежных элементов в поддерживающих зажимах типа ПГН-5 и ПГН-6, а также под гасителями вибрации. Длина протектора обеспечивает установку на него по одному гасителю вибрации с каждой стороны от поддерживающего зажима.
  • ПЗС-Dпр-01(П0Н), ПЗС-Dпр-ОЭ(ПОН), ПЗС-Dпр-21(ПОН) - уменьшают изгибные деформации в поддерживающих подвесах типа ПОН для проводов и грозозащитных тросов на переходах ВЛ;
  • ПЗС-Dпр-11 - уменьшают изгибные деформации тросов при вибрации и повышенные раздавливающие нагрузки в местах установки гасителей вибрации и пляски;
  • ПЗС-Dпр-13 - уменьшают изгибные деформации проводов при вибрации и повышенные раздавливающие нагрузки в местах установки гасителей вибрации и пляски;
  • П3С-Dпр-21 - защищают провода от износа в многороликовых подвесах типа П6Р на переходах ВЛ. Протекторы еще используют для замены защитных алюминиевых муфт типа МЗ, расположенных в многороликовых подвесах и изношенных до такой степени, что начинается повреждение алюминиевых повивов провода, а также случаях, когда замена требуется из-за состояния защитных муфт типа МЗ;
  • П3С-Dпр-31 - защищают провода типа АС от изгибных деформаций при вибрации в местах выхода провода из соединительного зажима типа САС, СОАС и т.п.;
  • ПЗС-Dпр-43 - защищают полые провода типа ПА от изгибных деформаций, которые появляются при колебаниях от ветровых воздействий, в местах их выхода из аппаратных зажимов. Укомплектованы монтажной нержавеющей лентой (120 см) и замками-фиксаторами (3 шт.)

На нашем сайте Вы можете заказать продукцию:








Читать далее...
Протекторы защитные спиральные ПЗС-Dпр-01(П0Н) ПЗС-Dпр-ОЗ(ПОН) ПЗС-Dпр-21(ПОН)
1422 Протекторы защитные спиральные ПЗС-Dпр-01(П0Н) ПЗС-Dпр-ОЗ(ПОН) ПЗС-Dпр-21(ПОН)
Протекторы защитные спиральные ПЗС-Dпр-11
1509 Протекторы защитные спиральные ПЗС-Dпр-11
Протекторы защитные спиральные ПЗС-Dпр-13
1769 Протекторы защитные спиральные ПЗС-Dпр-13
Протекторы защитные спиральные типа П3C-Dпp-03
1421 Протекторы защитные спиральные типа П3C-Dпp-03
Протекторы защитные спиральные типа ПЗС-Dпр-21
1381 Протекторы защитные спиральные типа ПЗС-Dпр-21
Протекторы защитные спиральные типа ПЗС-Dпр-31
1630 Протекторы защитные спиральные типа ПЗС-Dпр-31
Протекторы защитные спиральные типа ПЗС-Dпр-43
1481 Протекторы защитные спиральные типа ПЗС-Dпр-43
