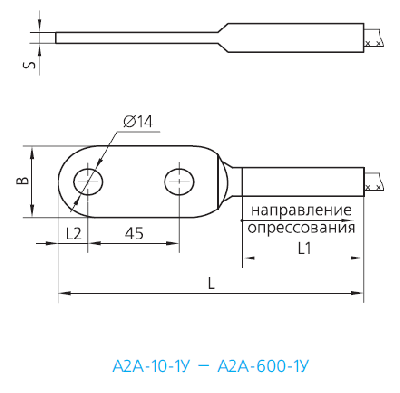

Зажимы аппаратные прессуемые типа A2A с галлиевым покрытием поверхности контактной лапки, используются для соединения одного алюминиевого или сталеалюминиевого провода с выводами аппаратов. Зажимы универсальны и рекомендованы к использованию в разных типах соединениях, в том числе «медь—алюминий» без дополнительной обработки. Отвечают требованиям ТУ 3449-225-76935199-2009.
Марка зажима |
Марка провода по ГОСТ 839-80 |
Диаметр провода, мм |
Матрица прессования |
Размеры, мм |
Масса, кг |
||||
B |
L |
L1 |
L2 |
S |
|||||
А2А-10-1У |
AC10/1,8 |
4,5 |
АШ-2А-7,8 |
40 |
153 |
60 |
16,0 |
6,0 |
0,074 |
А2А-16-1У |
A16; АС16/2,7 |
5,1...5,6 |
АШ-2А-9,5 |
40 |
153 |
60 |
16,0 |
6,0 |
0,079 |
А2А-25-1У |
A25; AC25/4,2 |
6,4...6,9 |
АШ-2А-11,3 |
40 |
153 |
60 |
16,0 |
6,0 |
0,083 |
А2А-35-1У |
A35; AC35/6,2 |
7,5...8,4 |
АШ-2А-13,0 |
40 |
152 |
60 |
16,0 |
6,0 |
0,089 |
А2А-50-1У |
A50; AC50/8,0 |
9,0...9,6 |
АШ-2А-14,3 |
36 |
155 |
60 |
17,5 |
6,3 |
0,102 |
А2А-70-1У |
A70; AC70/11 |
10,7...11,4 |
АШ-2А-16,5 |
36 |
165 |
70 |
17,5 |
8,7 |
0,122 |
А2А-95-1У |
A95; AC95/16 |
12,3…13,5 |
АШ-2А-18,2 |
36 |
165 |
70 |
17,5 |
8,7 |
0,135 |
А2А-120-1У |
A120; A150; AC70/72; AC120/19; AC120/27 |
14,0…15,8 |
АШ-2А-20,8 |
36 |
177 |
80 |
17,5 |
11,0 |
0,168 |
А2А-150-1У |
A185; AC150/19; AC150/24; AC150/34 |
16,8…17,5 |
АШ-24,2 |
56 |
- |
80 |
17,5 |
11,0 |
0,252 |
А2А-185У-1 |
A240; AC185/24; AC185/29; AC95/141; AC185/43; AC205/27 |
18,8…20,0 |
АШ-26,0 |
56 |
191 |
90 |
17,5 |
11,0 |
0,3 |
А2А-240-1У |
A300; АС240/32; АС240/39; АС240/56 |
21,6…22,4 |
АШ-31,2 |
56 |
203 |
100 |
17,5 |
11,0 |
0,352 |
А2А-300-1У |
А350; А400; АС300/39; АС300/48; АС300/66; АС300/67; АСЗЗ0/30; АСЗЗ0/43; АС400/18; АС400/22 |
24,0…26,6 |
МШ-41,1 |
60 |
205 |
100 |
16,0 |
13 |
0,579 |
А2А-400-1У |
А450; А500; А550; АС400/51; АС400/64; АС400/93; АС450/56; АС300/204; АС500/27; АС500/64 |
27,3...30,6 |
МШ-44,2 |
60 |
225 |
120 |
16,0 |
13 |
0,699 |
А2А-600-1У |
А600; А650; АС550/71; АС600/72 |
31,5...33,2 |
МШ-50,2 |
60 |
248 |
140 |
16,0 |
15 |
0,978 |
Марка зажима |
Марка провода по ГОСТ 839-80 |
Диаметр провода, мм |
Матрица прессования |
Размеры, мм |
Масса, кг |
|||
В |
S |
L |
L1 |
|||||
А2А-10-2У |
AC10/1,8 |
4,5 |
АШ-2А-7,8 |
40 |
6 |
152 |
60 |
0,067 |
А2А-16-2У |
A16; AC16/2,7 |
5,1...5,6 |
АШ-2А-9,5 |
40 |
6 |
154 |
60 |
0,071 |
А2А-25-2У |
A25; AC25/4,2 |
6,4...6,9 |
АШ-2А-11,3 |
40 |
6 |
157 |
60 |
0,075 |
А2А-35-2У |
A35; AC35/6,2 |
7,5...8,4 |
АШ-2А-13,0 |
40 |
6 |
159 |
60 |
0,082 |
А2А-50-2У |
A50; A50/8,0 |
9,0...9,6 |
АШ-2А-14,3 |
40 |
6 |
161 |
60 |
0,087 |
А2А-70-2У |
A70; AC70/11 |
10,7.11,4 |
АШ-2А-16,5 |
40 |
7 |
174 |
70 |
0,096 |
А2А-95-2У |
A95; AC95/16 |
12,3.13,5 |
АШ-2А-18,2 |
40 |
8 |
174 |
70 |
0,11 |
А2А-120-2У |
A120; A150; AC70/72; AC120/19; AC120/27 |
14,0.15,8 |
АШ-2А-20,8 |
40 |
8 |
187 |
80 |
0,133 |
А2А-150-2У |
A185; AC150/19; AC150/24; AC150/34 |
16,8.17,5 |
АШ-23,4 |
40 |
10 |
187 |
80 |
0,17 |
А2А-185-2У |
A240; AC95/141; AC185/24; AC185/29; AC185/43; AC205/27 |
18,8.20,0 |
АШ-26,8 |
40 |
10 |
200 |
90 |
0,21 |
А2А-240-2У |
A300; AC240/32; AC240/39; AC240/56 |
21,6.22,4 |
АШ-30,3 |
60 |
10 |
214 |
100 |
0,3 |
