![](/upload/iblock/37a/37a09550089757d3195ac18b9644bd59.png)
Мачтовые рубильники используют для защиты распределительных сетей: они выполняют функции предохранителя, выключателя и разъединителя. От эффективности их работы зависит бесперебойность функционирования сети.

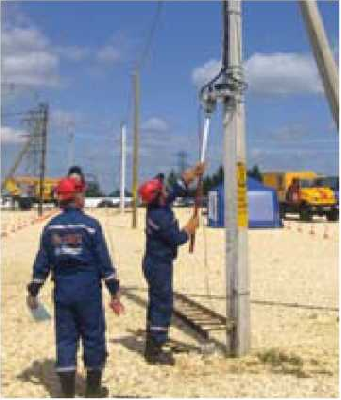

Операции включения/выключения осуществляются с земли оперативной штангой. Они очень надёжны и имеют длительный срок службы даже в самых сложных климатических условиях. Надежность мачтовых рубильников, представленных в каталоге компании "Контакт", подтверждена стандартом Международной электротехнической комиссии.
Производятся в двух габаритах: до 160А (плавкие вставки типа ППН-33) и до 400А (плавкие вставки типа ППН-37), имеют одно, трех- и четырехполюсное исполнение. Мачтовый рубильник состоит из основания, изготовленного из коррозионностойкого алюминиевого сплава, на котором располагаются соединительные зажимы под защитными атмосферостойкими колпаками; основание оснащено дугогасительными камерами для отключения токов нагрузки. Нижняя часть основания не двигается и на ней размещаются соответствующие плавкие предохранительные вставки.
Для разрыва цепи нижняя часть откидывается вниз, извлекая полюса плавких вставок из контактных гнезд верхней части основания. Для этой цели замок рубильника имеет специальный элемент с винтовой резьбой для подсоединения оперативной штанги. При замене предохранительных вставок нижняя часть основания легко отсоединяется также с помощью штанги.
Как элемент мачтовой трансформаторной подстанции мачтовые рубильники применяются для включения/отключения, защиты фидеров 0,4 кВ.
Устанавливаются прямо на стойке мачтовой ТП на высоте 3-4 м от уровня земли. Операции включения/выключения выполняются с земли оперативной штангой.
На нашем сайте Вы можете приобрести продукцию:
Читать далее...
![Заземляющие устройства ST72 и ST72.5 для рубильников на токи до 400 А Заземляющие устройства ST72 и ST72.5 для рубильников на токи до 400 А](/upload/resize_cache/iblock/437/100_100_2/4370e448539c69767ccd168ba45ab38e.png)
![Заземляющий проводник ST196.H003V3D Заземляющий проводник ST196.H003V3D](/bitrix/templates/template/images/no-image.jpg)
![Изолирующие крышки SP42 для мачтовых рубильников на токи до 160 А Изолирующие крышки SP42 для мачтовых рубильников на токи до 160 А](/upload/resize_cache/iblock/4b7/100_100_2/4b74b57f8c9ae33d1a0caf2e3e1211d3.png)
![Индикатор напряжения ST97 Индикатор напряжения ST97](/upload/resize_cache/iblock/795/100_100_2/7959ddb1fb516c83e787807bc7d51bbf.png)
![Мачтовые рубильники SZ151 и SZ152.х на токи до 160 А Мачтовые рубильники SZ151 и SZ152.х на токи до 160 А](/upload/resize_cache/iblock/049/100_100_2/049a6f4aa88a8c40a899e5dfed506bb8.png)
![Мачтовые рубильники SZ157 и SZ156 на токи до 160 А Мачтовые рубильники SZ157 и SZ156 на токи до 160 А](/upload/resize_cache/iblock/75e/100_100_2/75e8f016b8609fd2fd78647af1bbbbf5.png)
![Мачтовые рубильники SZ41 на токи до 400 А на токи до 400 А Мачтовые рубильники SZ41 на токи до 400 А на токи до 400 А](/upload/resize_cache/iblock/cc4/100_100_2/cc44a3499ed469b44c18791257268010.png)
![Мачтовые рубильники SZ46 и SZ46.1 на токи до 400 А на токи до 400 А Мачтовые рубильники SZ46 и SZ46.1 на токи до 400 А на токи до 400 А](/upload/resize_cache/iblock/36b/100_100_2/36bf760cb8d032beacc900fdb9aa60c9.png)
![Мачтовые рубильники SZ50.1 на токи до 160 А Мачтовые рубильники SZ50.1 на токи до 160 А](/upload/resize_cache/iblock/dad/100_100_2/dad5ace1c19783e4675707e960ce2fde.png)
![Мачтовые рубильники SZ51 на токи до 160 А Мачтовые рубильники SZ51 на токи до 160 А](/upload/resize_cache/iblock/485/100_100_2/4852256ccda6c76a49c8f9fb17aec039.png)
![Мачтовые рубильники SZ56 и SZ56.1 на токи до 160 А Мачтовые рубильники SZ56 и SZ56.1 на токи до 160 А](/upload/resize_cache/iblock/c50/100_100_2/c50c18138c43dc72189333851db01ded.png)
![Монтажная рейка PEK49 Монтажная рейка PEK49](/upload/resize_cache/iblock/8e1/100_100_2/8e15d5ce878bebe004382c7415b724f6.png)
![Монтажный скос Монтажный скос](/upload/resize_cache/iblock/026/100_100_2/026cbd92e5c4117eff630b10bda227ff.png)
![Оперативные изолирующие штанги ST19 и ST33 для мачтового рубильника Оперативные изолирующие штанги ST19 и ST33 для мачтового рубильника](/upload/resize_cache/iblock/449/100_100_2/449d6f93e39aad905e5f5724a31ee8db.png)
![Соединители для мачтовых рубильников KG43, KG36 и KG20 на токи до 400 А Соединители для мачтовых рубильников KG43, KG36 и KG20 на токи до 400 А](/upload/resize_cache/iblock/0f7/100_100_2/0f7eed59cd63ad3ff59e480fb6b726ab.png)
![Соединители для мачтовых рубильников на токи до 160 А серии KG Соединители для мачтовых рубильников на токи до 160 А серии KG](/bitrix/templates/template/images/no-image.jpg)
![Таблички номинальных токов и номеров фидеров Таблички номинальных токов и номеров фидеров](/upload/resize_cache/iblock/ca4/100_100_2/ca4e9cbbba58c9b79427dd855b7b7073.png)
![Устройства временного заземления ST196.2 и ST197.2 для рубильников на токи до 160 А Устройства временного заземления ST196.2 и ST197.2 для рубильников на токи до 160 А](/upload/resize_cache/iblock/1cc/100_100_2/1ccd2e2e1e19663ba047c29250649a14.png)
