Стяжка ОТ-5
Установка стяжки ОТ-5 производится на стойках воздушных ЛЭП, которые изготовлены из железобетона и имеют длину 16,4м. Предназначается стяжка ОТ-5 для выполнения крепления к ней оттяжки - ОТ-4.
Оттяжка ОТ-5, как и другие оттяжки данной серии, осуществляет компенсацию огромных сил и моментов сил, которые могут возникать при использовании данного варианта конструкции. Преимущества использования данных оттяжек в сравнении с жёсткими подпорками, довольно часто применяемыми при осуществлении монтажа ЛЭП очевидны, в первую очередь это их эффективность и экономичность.

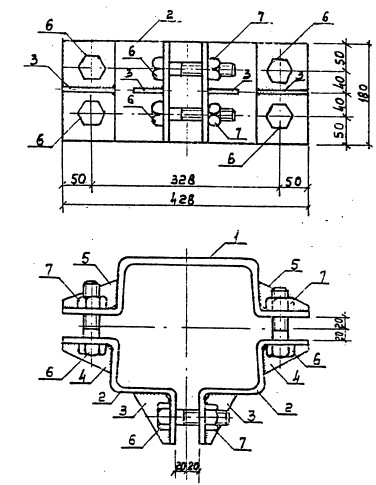

Спецификация оттяжки ОТ-5
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Полоса 8х180 ГОСТ103-76 L=600 |
1 |
20.50 |
|
2 |
Полоса 8х180 ГОСТ103-76 L=390 |
1 |
|
|
3 |
Полоса 6х50 ГОСТ103-76 L=390 |
2 |
|
|
4 |
Полоса 6х50 ГОСТ103-76 L=390 |
2 |
|
|
5 |
Полоса 6х50 ГОСТ103-76 L=390 |
2 |
|
|
6 |
Болт М24х90 ГОСТ7798-70 |
6 |
|
|
7 |
Гайка М24 ГОСТ5915-70 |
6 |
