Штыри Ш, ШУ, ШВ

Крепление штыревых изоляторов к траверсам опор осуществляется при помощи штырей, диаметр которых выбирают в зависимости от механических нагрузок, марки и сечения проводов и района по гололеду, а также в зависимости от конструкции опоры. На воздушных линиях электропередачи на напряжения 0,4 - 10 кВ применяют стальные штыри (ГОСТ 18381-80). В зависимости от назначения штыри изготовляют следующих типов: Ш - штырь для крепления изолятора на траверсах, накладках промежуточных опор; ШУ - штырь усиленный для крепления изолятора на накладках, траверсах и оголовках промежуточных, анкерных, угловых и концевых опор; ШB - штырь верхушечный для крепления изолятора у стойки опоры.
Назначение стальных штырей
Обозначение |
Механическая разрушающая нагрузка, кН |
Применение штырей |
|
для ЛЭП на напряжение, кВ |
для изоляторов |
||
Ш-11 |
1 |
0,4 |
ТФ-1201 |
Ш-14 |
2 |
0,4 |
ТФ-1601, НС-16 |
Ш-16 |
2 |
0,4 |
ТФ-2001, НС-18 |
Ш-20-1 |
2 |
6-10 |
ШС 10-А, ШС 10-Г, ШФ 10-Г |
Ш-20-2 |
2 |
20 |
ШФ 20-В |
Ш 22 |
10 |
6-10 |
ШС 10-А, ШС 10-Г, ШФ 10-Г |
Ш-24 |
10 |
20 |
ШФ 20-В |
ШУ-11 |
2 |
0,4 |
ТФ-1201 |
ШУ-14 |
4 |
0,4 |
ТФ-1601, НС-16 |
ШУ-16 |
4 |
0,4 |
ТФ-2001, НС-18 |
ШВ-22-1 |
2,5 |
6-10 |
ШС 10-А, ШС 10-Г, ШФ 10-Г |
ШВ-22-2 |
2,5 |
6-10 |
ШС 10-А, ШС 10-Г, ШФ 10-Г |
ШВ-22-3 |
3,5 |
6-10 |
ШС 10-А, ШС 10-Г, ШФ 10-Г |
ШВ-22-4 |
3,5 |
6-10 |
ШС 10-А, ШС 10-Г, ШФ 10-Г |

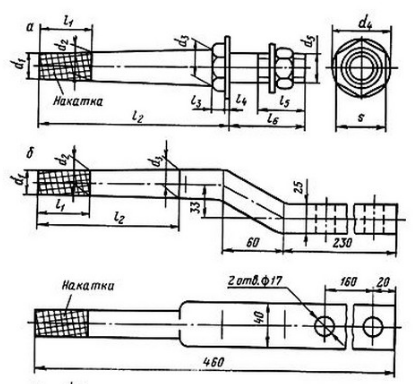

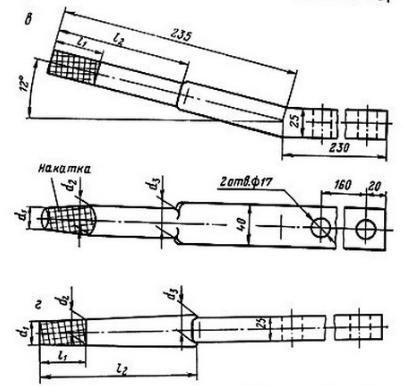

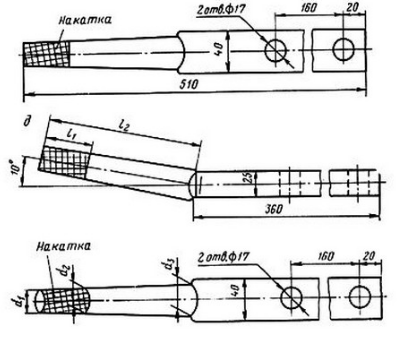

Основные характеристики стальных штырей
Обозначение |
Размеры, мм |
Масса, кг |
|||||||||||
d1 |
d2 |
d3 |
d4 |
d5 |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
s |
||
Ш-11-35 |
11 |
12,5 |
12,5 |
24 |
М12 |
30 |
80 |
8 |
3 |
25 |
35 |
17 |
0,14 |
Ш-11-120 |
11 |
12,5 |
12,5 |
36 |
М12 |
30 |
80 |
8 |
3 |
40 |
120 |
17 |
0,24 |
Ш-14-35 |
14 |
16,0 |
16 |
30 |
М16 |
35 |
100 |
8 |
3 |
25 |
35 |
22 |
0,27 |
Ш-14-120 |
14 |
16,0 |
16 |
48 |
М16 |
35 |
100 |
8 |
3 |
40 |
120 |
22 |
0,47 |
Ш-16-40 |
16 |
18,0 |
18 |
30 |
М16 |
35 |
120 |
10 |
3 |
30 |
40 |
24 |
0,36 |
Ш-16-125 |
16 |
18,0 |
18 |
48 |
М16 |
35 |
120 |
10 |
3 |
40 |
125 |
24 |
0,56 |
Ш-20-1-55 |
20 |
20,7 |
23 |
37 |
М20 |
45 |
175 |
10 |
4 |
40 |
55 |
27 |
0,74 |
Ш-20-1-100 |
20 |
20,7 |
23 |
37 |
М20 |
45 |
175 |
10 |
4 |
40 |
100 |
27 |
0,85 |
Ш-20-1-125 |
20 |
20,7 |
23 |
60 |
М20 |
45 |
175 |
10 |
4 |
40 |
125 |
27 |
1,05 |
Ш-20-1-160 |
20 |
20,7 |
23 |
60 |
М20 |
45 |
175 |
10 |
4 |
40 |
160 |
27 |
1,13 |
Ш-20-1-180 |
20 |
20,7 |
23 |
60 |
М20 |
45 |
175 |
10 |
4 |
40 |
180 |
27 |
1,18 |
Ш-20-2 55 |
20 |
20,7 |
24 |
37 |
М20 |
45 |
195 |
10 |
4 |
40 |
55 |
27 |
0,82 |
Ш-20-2-100 |
20 |
20,7 |
24 |
37 |
М20 |
45 |
195 |
10 |
4 |
40 |
100 |
27 |
0,93 |
Ш-20-2-125 |
20 |
20,7 |
24 |
60 |
М20 |
45 |
195 |
10 |
4 |
40 |
125 |
27 |
1,13 |
Ш-20-2-160 |
20 |
20,7 |
24 |
60 |
М20 |
45 |
195 |
10 |
4 |
40 |
160 |
27 |
1,22 |
Ш-20-2-180 |
20 |
20,7 |
24 |
60 |
М20 |
45 |
195 |
10 |
4 |
40 |
180 |
27 |
1,27 |
Ш-22-55 |
22 |
27,6 |
36 |
48 |
М22 |
76 |
175 |
12 |
4 |
40 |
55 |
41 |
1,27 |
Ш-22-80 |
22 |
27,6 |
36 |
48 |
М22 |
76 |
175 |
12 |
4 |
40 |
80 |
41 |
1,34 |
Ш-22-100 |
22 |
27,6 |
36 |
48 |
М22 |
76 |
175 |
12 |
4 |
40 |
100 |
41 |
1,40 |
Ш-22-125 |
22 |
27,6 |
36 |
65 |
М22 |
76 |
175 |
12 |
4 |
40 |
125 |
41 |
1,62 |
Ш-22-200 |
22 |
27,6 |
36 |
65 |
М22 |
76 |
175 |
12 |
4 |
40 |
200 |
41 |
1,84 |
Ш-24-55 |
24 |
29,2 |
38 |
48 |
М24 |
72 |
195 |
12 |
4 |
40 |
55 |
41 |
1,56 |
Ш-24-80 |
24 |
29,2 |
38 |
48 |
М24 |
72 |
195 |
12 |
4 |
40 |
80 |
41 |
1,65 |
Ш-24-100 |
24 |
29,2 |
38 |
48 |
М24 |
72 |
195 |
12 |
4 |
40 |
100 |
41 |
1,72 |
Ш-24-125 |
24 |
29,2 |
38 |
70 |
М24 |
72 |
195 |
12 |
4 |
40 |
125 |
41 |
2,00 |
Ш-24-200 |
24 |
29,2 |
38 |
70 |
М24 |
72 |
195 |
12 |
4 |
40 |
200 |
41 |
2,27 |
ШУ-11-35 |
11 |
12,5 |
15 |
24 |
М12 |
30 |
80 |
8 |
3 |
25 |
35 |
17 |
0,15 |
ШУ-11-120 |
11 |
12,5 |
15 |
36 |
М12 |
30 |
80 |
8 |
3 |
40 |
120 |
17 |
0,25 |
ШУ-16-40 |
16 |
18,0 |
22 |
30 |
М16 |
35 |
120 |
10 |
3 |
30 |
40 |
24 |
0,40 |
ШУ-16-125 |
16 |
18,0 |
22 |
48 |
М16 |
35 |
120 |
10 |
3 |
40 |
125 |
24 |
0,60 |
ШУ-14-35 |
14 |
16,0 |
20 |
30 |
М16 |
35 |
100 |
8 |
3 |
25 |
35 |
22 |
0,29 |
Ш-14-120 |
14 |
16,0 |
20 |
48 |
М16 |
35 |
100 |
8 |
3 |
40 |
120 |
22 |
0,49 |
ШВ-22-1 |
22 |
25,3 |
25 |
- |
- |
45 |
130 |
- |
- |
- |
- |
- |
3,05 |
ШВ-22-2 |
22 |
25,3 |
25 |
- |
- |
45 |
130 |
- |
- |
- |
- |
- |
3,03 |
ШВ-22-3 |
22 |
25,3 |
29 |
- |
- |
45 |
150 |
- |
- |
- |
- |
- |
3,38 |
ШВ-22-4 |
22 |
25,3 |
29 |
- |
- |
45 |
150 |
- |
- |
- |
- |
- |
3,38 |
Примечание: Штыри типов Ш и ШУ комплектуются одной гайкой и одной шайбой.
