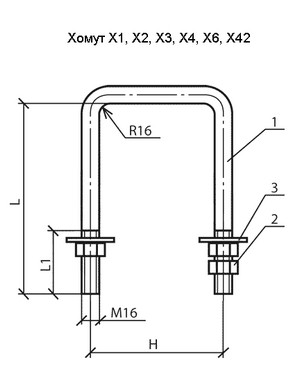

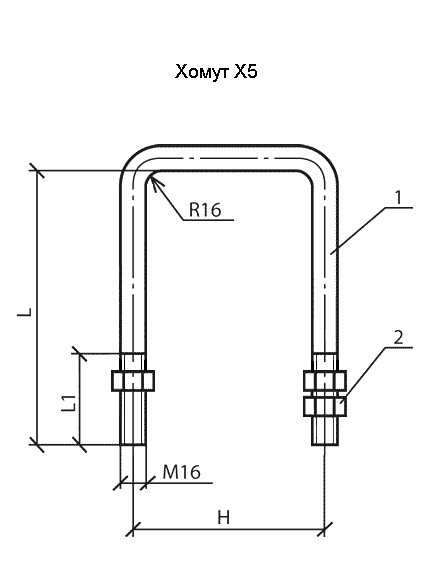

Хомут Х1, Х2, Х3, Х4, Х5, Х6, Х42
Применяется хомут Х1, Х2, Х3, Х4, Х5, Х6, Х42 при выполнении крепления к стойкам стандартных металлоконструкций воздушных ЛЭП 6кВ, 10кВ, изготовленным из железобетона. Использование хомутов данных серий позволяет предотвратить разделение проводов СИП, скрученных в пучок. Материалом для изготовления хомутов этих марок является качественная сталь, устойчивая к воздействию низких температур и солнечного излучения. Изделия имеют антикоррозийное покрытие.
|
Марка хомута |
Геометрические размеры, мм |
Масса, кг |
||
|
Н |
L |
L1 |
||
|
Хомут Х1 |
230 |
240 |
75 |
1,2 |
|
Хомут Х2 |
230 |
285 |
75 |
1,4 |
|
Хомут Х3 |
250 |
260 |
75 |
1,3 |
|
Хомут Х4 |
260 |
280 |
80 |
1,4 |
|
Хомут Х5 |
260 |
280 |
80 |
1,4 |
|
Хомут Х6 |
240 |
485 |
80 |
2,3 |
|
Хомут Х42 |
215 |
240 |
75 |
1,2 |
|
Позиция |
Наименование детали |
Количество |
|
1 |
Круг 16 |
1 |
|
2 |
Гайка М16 |
3 |
|
3 |
Шайба 16 (все кроме Х5, Х6) |
2 |
|
3 |
Полоса 5х50 (только для Х6) |
2 |
