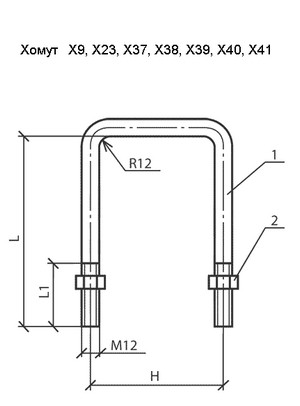

Хомут Х9, Х23, Х37, Х38, Х39, Х40, Х41
При выполнении крепления разнотипных металлоконструкций ЛЭП 6кВ, 10кВ используются хомуты Х9, Х23, Х37, Х38, Х39, Х40, Х41. Изготавливаются данные крепёжные хомуты соответствующих серий из качественной стали в соответствии с рабочим чертежом. Имеют антикоррозийное покрытие (нанесение на поверхность специального состава или оцинкование), обеспечивающее длительный срок использования. Хомуты данных серий являются необходимыми крепёжными элементами при прокладке и выполнении обслуживания воздушных ЛЭП.
|
Марка хомута |
Геометрические размеры, мм |
Масса, кг |
||
|
Н |
L |
L1 |
||
|
Хомут Х9 |
250 |
240 |
80 |
0,7 |
|
Хомут Х23 |
280 |
240 |
60 |
0,7 |
|
Хомут Х37 |
260 |
280 |
60 |
0,8 |
|
Хомут Х38 |
280 |
250 |
60 |
0,7 |
|
Хомут Х39 |
260 |
310 |
60 |
0,8 |
|
Хомут Х40 |
310 |
250 |
60 |
0,7 |
|
Хомут Х41 |
360 |
270 |
60 |
0,7 |
|
Позиция |
Наименование детали |
Количество |
|
1 |
Круг 12 |
1 |
|
2 |
Гайка М12 |
2 |
