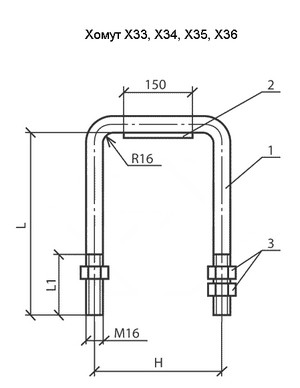

Хомут Х33, Х34, Х35, Х36

Крепёжный применяется при необходимости выполнения крепления металлоконструкций различных типов к опорам при прокладке ЛЭП 6кВ, 10кВ с использованием неизолированных проводов на базе стоек, изготовленных из железобетона, имеющих длину 16,4м (СВ-164-12). Изготавливаются хомуты данной серии из стали и представляют собой скобы, имеющие резьбу и гайки для осуществления крепления. Долговечность и износоустойчивость хомутов обеспечивается специальным покрытием поверхности, гарантирующим антикоррозийную защиту.
Марка хомута |
Геометрические размеры, мм |
Масса, кг |
||
Н |
L |
L1 |
||
Хомут Х33 |
230 |
260 |
70 |
1,98 |
Хомут Х34 |
260 |
280 |
70 |
2,1 |
Хомут Х35 |
290 |
310 |
70 |
2,24 |
Хомут Х36 |
245 |
260 |
70 |
2 |
Позиция |
Наименование детали |
Количество |
1 |
Круг 16 |
1 |
2 |
Полоса 6х150 |
1 |
3 |
Гайка М16 |
3 |
