Кронштейн Р-2
При необходимости осуществления крепления вентильных разрядников (РВО-10У1, РВО-6У1), которое выполняется к опорам ЛЭП с неизолированными проводами, используется кронштейн Р-2, крепление которого к металлоконструкциям осуществляется при помощи сварки.
Задать вопрос
Документом, согласно которого изготавливаются кронштейны Р2, является Типовой проект 3.407.1-143 «Опоры железобетонные ВЛ 10кВ».
Кронштейны этого типа применяются для высоковольтных линий 6кВ, 10кВ.

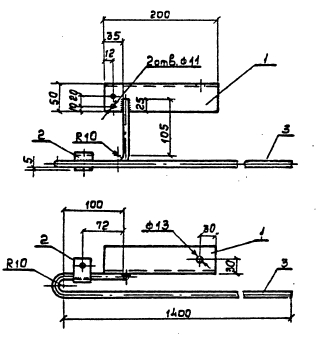

Спецификация кронштейна Р-2
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 50х50х5 ГОСТ8509-86 |
1 |
2,70 |
|
2 |
Полоса 5х30 ГОСТ103-76 L=79 |
1 |
|
|
3 |
Круг 10 ГОСТ2590-71 L=1665 |
1 |
