Кронштейн РА-1
Предназначается кронштейн РА-1 для установки разъединителя (тип РЛНД), выполняемой при создании разъединительных пунктов воздушной ЛЭП 10кВ. На стойке СВ105-110 крепление кронштейна выполняется двумя хомутами марки Х-7. При креплении на стойках железобетонных СНВ-7-13 применяются хомуты серии Х-37. Поставка хомутов осуществляется отдельно.

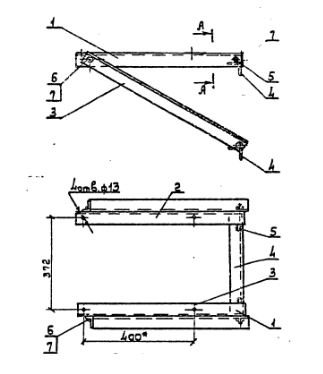

Спецификация кронштейна РА-1
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 50х50х5 ГОСТ8509-86 |
1 |
13,80 |
|
2 |
Уголок 50х50х5 ГОСТ8509-86 |
1 |
|
|
3 |
Уголок 50х50х5 ГОСТ8509-86 |
2 |
|
|
4 |
Уголок 50х50х5 ГОСТ8509-86 |
2 |
|
|
5 |
Круг 12 ГОСТ2590-71 |
4 |
|
|
6 |
Болт М12х40 ГОСТ7798-70 |
2 |
|
|
7 |
Гайка М12 ГОСТ5915-70 |
6 |
