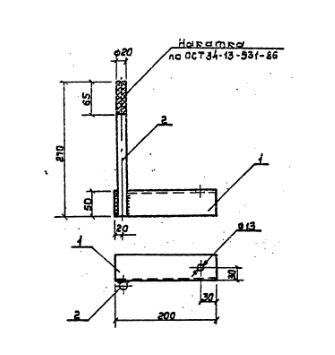

Кронштейн РА-5
Использование кронштейна РА-5 необходимо при выполнении присоединения проводов (неизолированных) к разъединителям линейным (тип РДЗ-10/400(630)У1,тип РЛНД-10/400(630)У1).
Кронштейн РА-5 даёт возможность закрепления провода непосредственно перед осуществлением соединения его с разъединителем линейным РЛНД(з) или же РД(З)- через изолятор штыревой (тип ШФ-10Г,тип ШФ-20Г).
Имеется на кронштейне данного типа штырь для изолятора типа ШФ-20Г. Собирается кронштейн РА-5 одновременно с РА-1, с учётом того, что крепление РА-5 к РА-1 выполняется болтами, которые входят в комплект кронштейна РА-1.
Спецификация кронштейна РА-5
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 50х50х5 ГОСТ8509-86 |
1 |
1.50 |
|
2 |
Круг 20 ГОСТ2590-71 |
1 |
