Кронштейн Р-6
Кронштейны Р-6 применяются для крепления разрядников вентильных (тип РВО-6У1, тип РВО-10У1), выполняемого к опорам ЛЭП, с проводами, которые являются неизолированными. Присоединяется каждый кронштейн Р-6 к самой опоре посредством специального хомута марки Х7. При изготовлении кронштейнов Р-6 учитываются положении Типового проекта «Опоры железобетонные ВЛ 10кв» (3.407.1-143). Предназначены данные кронштейны для использования на высоковольтных линиях.

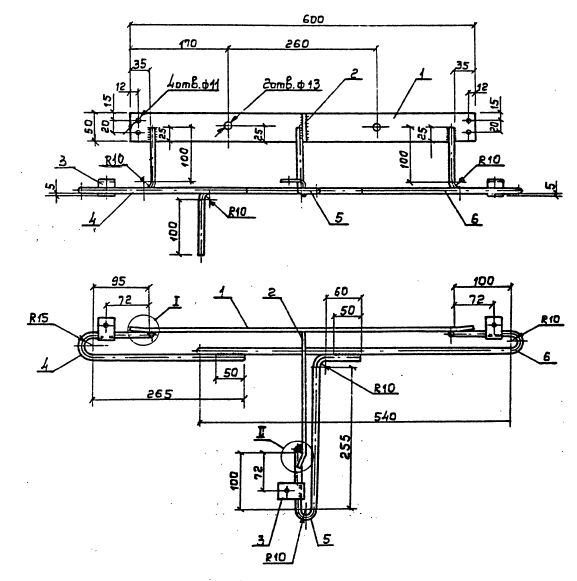

Спецификация кронштейна Р-6
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Полоса 5х50 ГОСТ103-76 |
1 |
3,20 |
2 |
Полоса 5х50 ГОСТ103-76 |
1 |
|
3 |
Полоса 5х30 ГОСТ103-76 L=79 |
3 |
|
4 |
Круг 10 ГОСТ2590-71 L=535 |
1 |
|
5 |
Круг 10 ГОСТ2590-71 L=570 |
1 |
|
6 |
Круг 10 ГОСТ2590-71 L=910 |
1 |
