Узел крепления У-1
Применяется узел крепления У-1 при креплении подкоса, выполняемом при установке различных видов опор воздушной ЛЭП 10кВ (анкерных, угловых, ответвительных и концевых). Используется данный элемент на стойках типа СВ105.
Задать вопрос

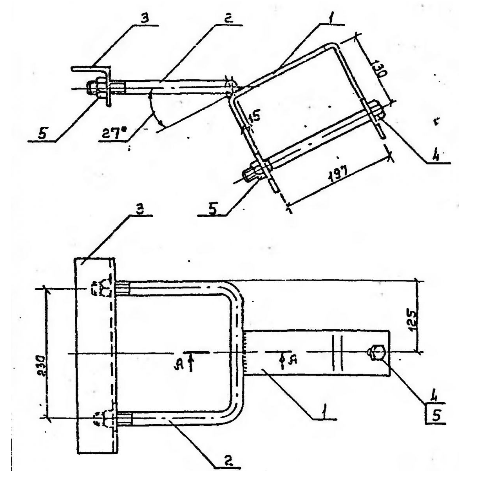

Спецификация узла крепления У-1
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Полоса 8х80 ГОСТ103-76 L=560 |
1 |
7,00 |
2 |
Круг 20 ГОСТ2590-71 L=705 |
1 |
|
3 |
Уголок 70х70х5 ГОСТ8509-86 |
1 |
|
4 |
Болт М20х240 ГОСТ7798-70 |
2 |
|
5 |
Гайка М20 ГОСТ5915-70 |
3 |
