Узел крепления У-52
Применяется узел крепления У-52 при необходимости крепления подкоса в процессе установки опор воздушной ЛЭП 10кв различных типов (анкерных, угловых, ответвительных и концевых).
Задать вопрос

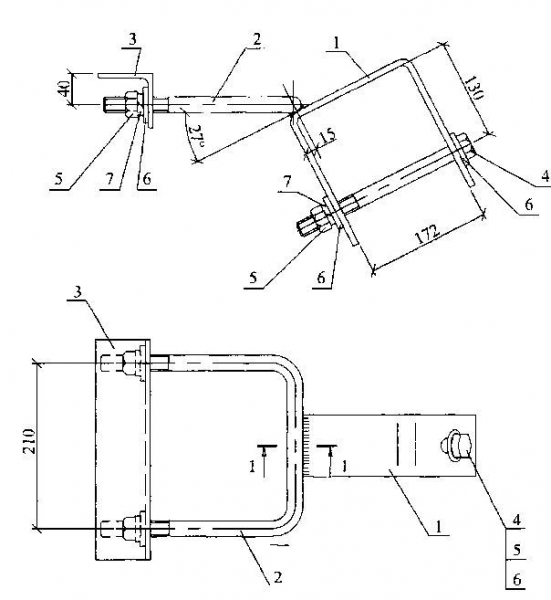

Спецификация узла крепления У-52
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Полоса 8х80 ГОСТ103-76 L=550 |
1 |
7,10 |
|
2 |
Круг 20 ГОСТ2590-88 L=650 |
1 |
|
|
3 |
Уголок 70х70х6 ГОСТ103-76 L=275 |
1 |
|
|
4 |
Болт М20х240 ГОСТ7798-70 |
1 |
|
|
5 |
Гайка М20 ГОСТ5915-70 |
3 |
|
|
6 |
Шайба 20 ГОСТ11371-78 |
4 |
|
|
7 |
Шайба 20,65 ГОСТ6402-70 |
3 |
