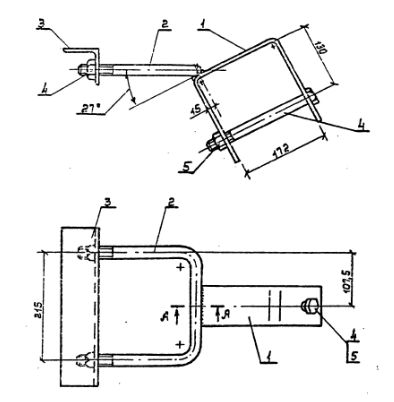

Узел крепления У-4
Предназначен узел крепления У-4 для прикрепления подкоса к опорам воздушных ЛЭП 10кВ, 0.4кВ, выполненных с применением проводов различных видов (изолированных и неизолированных). Широко используется данный кронштейн в старых, а также и в современных типовых проектах с различными видами опор ( ответвительными, анкерными, концевыми, угловыми).
Спецификация узла крепления У-4
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Полоса 8х80 ГОСТ103-76 L=540 |
1 |
6,50 |
2 |
Круг 20 ГОСТ2590-71 L=649 |
1 |
|
3 |
Уголок 70х70х5 ГОСТ8509-86 |
1 |
|
4 |
Болт М20х220 ГОСТ7798-70 |
1 |
|
5 |
Гайка М20 ГОСТ5915-70 |
3 |
