Узел крепления У-2
Предназначается узел крепления У-2 для выполнения крепления подкоса, необходимого при проведении установки угловых, концевых, ответвительных и анкерных опор воздушной ЛЭП 10кВ.
Задать вопрос

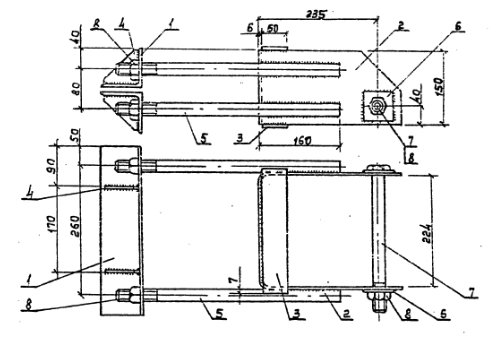

Спецификация узла крепления У-2
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 80х80х6 ГОСТ8509-86 |
2 |
20,60 |
|
2 |
Полоса 6х150 ГОСТ103-76 L=813 |
1 |
|
|
3 |
Полоса 6х50 ГОСТ103-76 |
2 |
|
|
4 |
Полоса 6х50 ГОСТ103-76 |
4 |
|
|
5 |
Круг 24 ГОСТ2590-71 |
4 |
|
|
6 |
Полоса 6х50 ГОСТ103-76 |
2 |
|
|
7 |
Болт М20х280 ГОСТ7798-70 |
1 |
|
|
8 |
Гайка М24 ГОСТ5915-70 |
5 |
