Траверса ТН-11

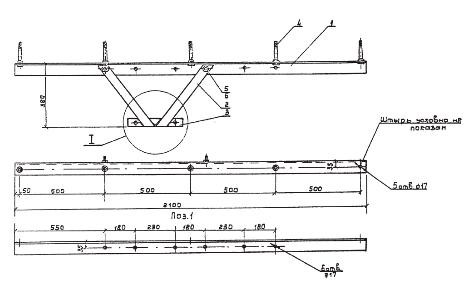

Траверсы ТН-11 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-52)
Траверса ТН-11 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри под изоляторы. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т.п.
Хомут для крепления траверсы к опоре поставляется отдельно.

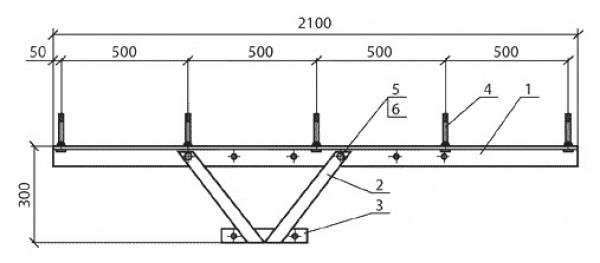

Спецификация траверсы ТН-11
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 90х90х7 ГОСТ8509-85 L=430 |
1 |
16.00 |
|
2 |
Полоса 5х50 ГОСТ 103-76 |
2 |
|
|
3 |
Полоса 5х50 ГОСТ 103-76 |
1 |
|
|
4 |
Штырь Ш-16-К-25 ГОСТ 34-13-931-86 |
5 |
|
|
5 |
Болт М16х30 ГОСТ 7798-70 |
2 |
|
|
6 |
Гайка М16 ГОСТ5915-70 |
2 |
