Траверса ТН-7
Траверсы ТН-7 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.3-26)
Траверса ТН-7 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т.п.
Хомут для крепления траверсы к опоре поставляется отдельно.

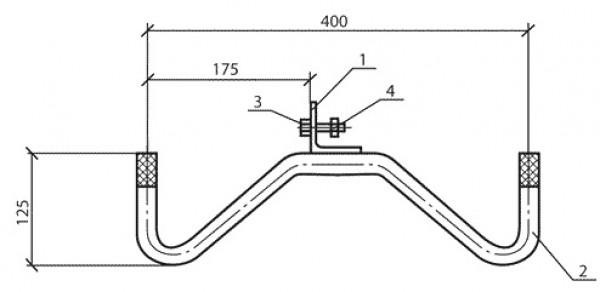

Спецификация траверсы ТН-7
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 50х50х5 ГОСТ8509-85 L=40 |
1 |
1,30 |
|
2 |
Круг 16 ГОСТ 2590-710 |
1 |
|
|
3 |
Болт 16х25 ГОСТ 7798-70 |
1 |
|
|
4 |
Гайка М10 ГОСТ5915-70 |
