Траверса ТН-8
Траверсы ТН-8 изготавливается согласно типового проекта 3.407.1-136 выпуск 3 (лист 3.407.1-136.3-27)
Траверса ТН-8 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри Ш16-С-25 под изоляторы типа НС-18а. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков К-5.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т.п.
Хомут для крепления траверсы к опоре поставляется отдельно.

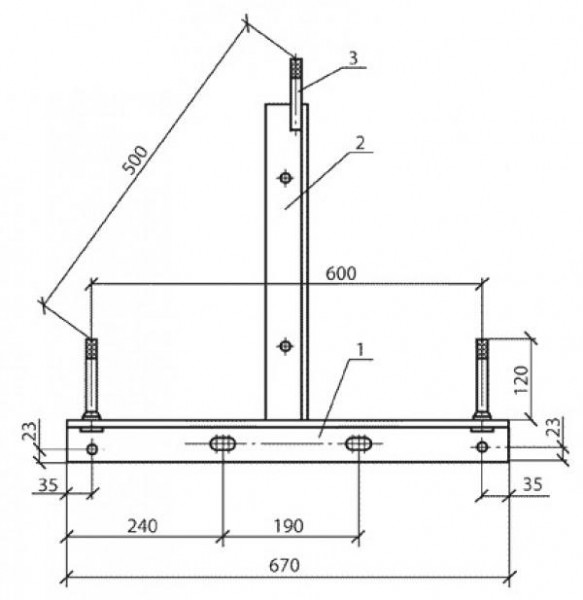

Габариты изделия: 63х583х670 мм
Спецификация траверсы ТН-8
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Траверса ТН 9 |
1 |
6,1 |
|
2 |
Уголок 63х63х5 ГОСТ8509-86 L=400 |
1 |
|
|
3 |
Круг 18 ГОСТ2590-71 L=170 |
1 |
