Траверса ТН-15
Траверсы ТН-15 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.3-30)
Траверса ТН-15 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеется штырь и крюк под изоляторы типа НС-20, НФО-18, ТФ-20. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков КП-18.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т.п.
Хомут для крепления траверсы к опоре поставляется отдельно.

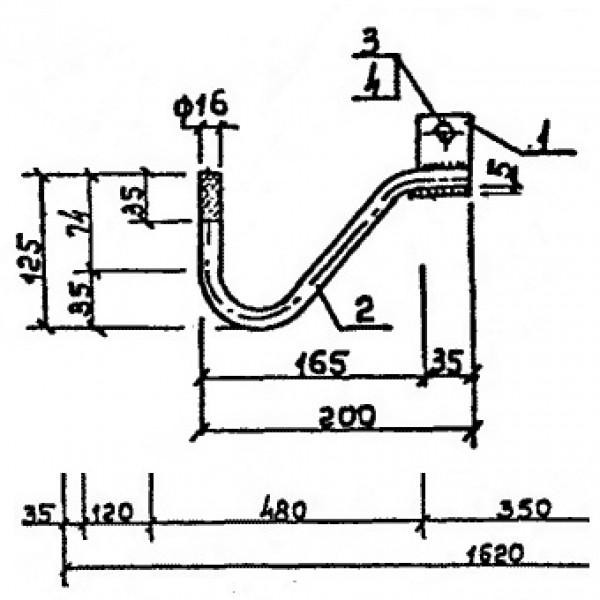

Спецификация траверсы ТН-15
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Полоса 5х40 ГОСТ103-76 L=60 |
1 |
0,70 |
|
2 |
Круг 16 ГОСТ 2530-71 r=355 |
1 |
|
|
3 |
Болт М10х25 ГОСТ 7798-70 |
1 |
|
|
4 |
Гайка М10 ГОСТ 5915-70 |
1 |
