Траверса ТН-13

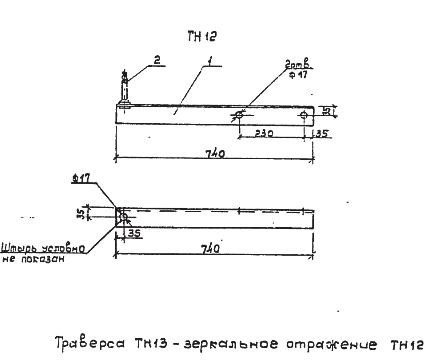

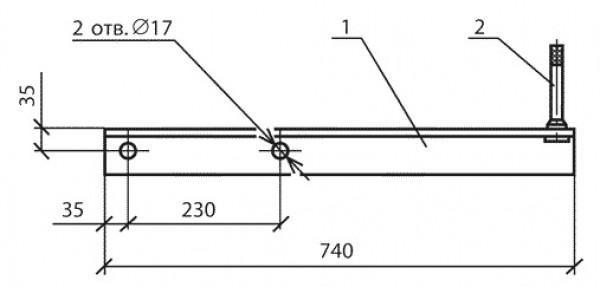

Траверсы ТН-13 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-53)
Траверса ТН-13 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеется штырь под изоляторы. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т.п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-13
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 70х70х5 ГОСТ8509-85 |
1 |
4,30 |
|
2 |
Штырь Ш-15-К-25 ГОСТ 34-13-931-85 |
1 |
