Траверса ТН-4
Траверсы ТН-4 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.08.01)
Траверса ТН-4 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри Ш16-С-25 под изоляторы типа НС-18а. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков К-5.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т.п.
Хомут для крепления траверсы к опоре поставляется отдельно.

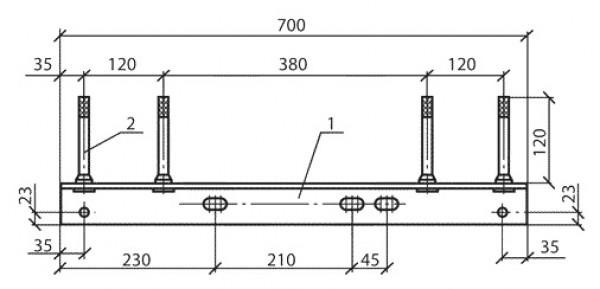

Габариты изделия: 63х183х700 мм
Спецификация траверсы ТН-4
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 63х63х5 ГОСТ8509-72 L=100 |
1 |
4.70 |
|
2 |
Штырь Ш=16 К=5 |
4 |
