Траверса ТН-2
Траверсы ТН-2 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.01.02).
Траверса ТН-2 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются крюки под изоляторы типа НС-20, НФО-18, ТФ-20. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков КП-18.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т.п.
Хомут для крепления траверсы к опоре поставляется отдельно.

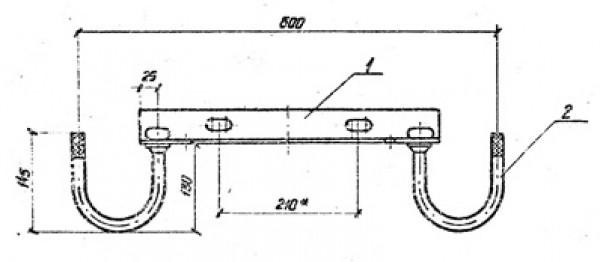

Спецификация траверсы ТН-2
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 50х50х4 ГОСТ8509-72 L=430 |
1 |
2.70 |
|
2 |
Круг 18 ГОСТ2590-71 L=355 |
2 |
