Накладка ОГ-12
Используется накладка ОГ-12 на воздушных ЛЭП 6кВ-10кВ, при прокладке которых применяются неизолированные провода.
Накладка ОГ-12 даёт возможность выполнения двойного присоединения проводов к имеющейся траверсе ТМ21 на переходной концевой анкерной опоре ПА10-5, в случае её пересечения с инженерными сооружениями. Имеется на данной накладке петля с серьгой (тип СРС-7-16).

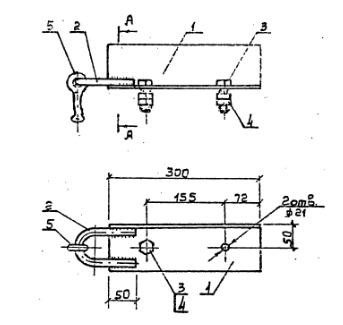

Спецификация накладки ОГ-12
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 90х90х7 ГОСТ8509-86 |
1 |
4,30 |
|
2 |
Круг 16 ГОСТ2590-71 |
1 |
|
|
3 |
Болт М20х50 ГОСТ7798-70 |
2 |
|
|
4 |
Гайка М20 ГОСТ5915-70 |
4 |
|
|
5 |
Серьга СРС-71-17 ГОСТ2725-78 |
1 |
