Оголовок ОГ-54, ОГ-54М, ОГ-55, ОГ-55М
Оголовок ОГ-54, ОГ-54М, ОГ-55, ОГ-55М предназначен для осуществления крепления изолированных проводов во время установки опор промежуточных воздушной ЛЭП 6кВ - 10кВ.
Оголовок имеет три штыря для изоляторов (тип ШФ10-Г, тип ШФ20-Г, тип ШФУ-10).
Задать вопрос

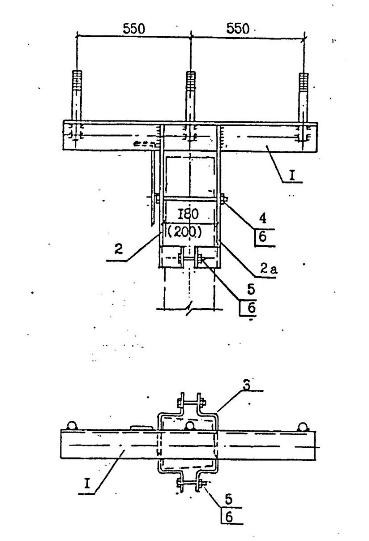

Спецификация оголовка ОГ-54, ОГ-54М, ОГ-55, ОГ-55М
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Полоса 8х80-В ГОСТ103-76 L=485 |
2 |
27,2 |
|
2 |
Болт М16х220 ГОСТ 7798-70 |
1 |
|
|
3 |
Болт М16х76 ГОСТ 7798-70 |
2 |
|
|
4 |
Гайка 2М16 |
3 |
Для изготовления накладки ОГ-54М (ОГ-55М) применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов
