Оголовок ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ
![Оголовок ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ Оголовок ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ](/upload/resize_cache/iblock/a4e/200_200_1/a4e7f63183d1c24ababdf324da543080.jpg)
Оголовок ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ предназначен для осуществления крепления изолированных проводов во время установки опор промежуточных воздушной ЛЭП 6кВ - 10кВ.
Оголовок имеет три штыря для изоляторов (тип ШФ10-Г, тип ШФ20-Г, тип ШФУ-10).

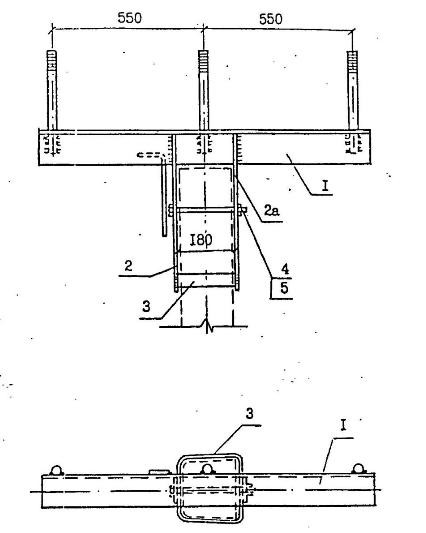

Спецификация оголовка ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Полоса 8х80-В ГОСТ103-76 L=510 |
2 |
25.70 |
2 |
Болт М16х220 ГОСТ 7798-70 |
1 |
|
3 |
Болт М16х76 ГОСТ 7798-70 |
1 |
|
4 |
Гайка 2М16 |
1 |
Для изготовления накладки ОГ-54М (ОГ-55М) применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.
