Накладка ОГ-52, ОГ-52М
Предназначается накладка ОГ-52 для осуществления крепления центрального провода при помощи подвесок натяжных изолирующих во время установки анкерных опор воздушной ЛЭП 10кВ. Есть на накладке специальная петля, которая снаряжается серьгой (тип СРС7-16).
Используется накладка ОГ-52 только вместе с траверсой ТМ-73, её крепление производится хомутом марки Х-51, поставка которого выполняется отдельно.

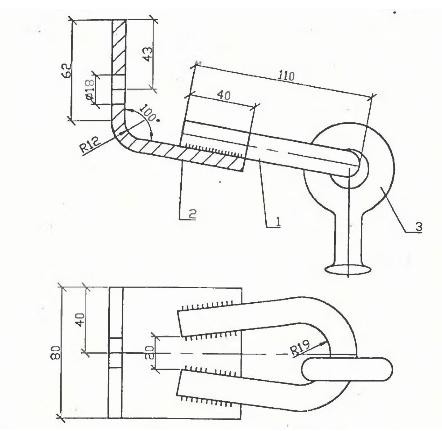

Спецификация накладки ОГ-52, ОГ-52М
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Круг B16 ГОСТ 2590-88 L=240 |
1 |
1,52 |
|
2 |
Полоса 64х60-В ГОСТ103-76 L=150 |
1 |
|
|
3 |
Серьга СРС-7-16 |
|
Для изготовления накладки ОГ-52М применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.
