Оголовок ОГ-56, ОГ-56М, ОГ-57, ОГ-57М
Используется оголовок ОГ-56, ОГ-56М при необходимости крепления изолированных проводов в процессе установки промежуточных опор воздушной ЛЭП 6кВ - 10кВ. Предусмотрено наличие на оголовке трёх штырей для изоляторов типа ШФ10-Г, типа ШФ20-Г, типа ШФУ10. Хомут серии Х-51, при помощи которого данный оголовок закрепляется на стойках СВ-112, СВ-110, заказывается и поставляется потребителям в отдельном порядке.
Оголовок ОГ-57, ОГ-57М применяется при выполнении монтажа провода СИП, производимого на опоры СВ воздушных ЛЭП 10кВ.

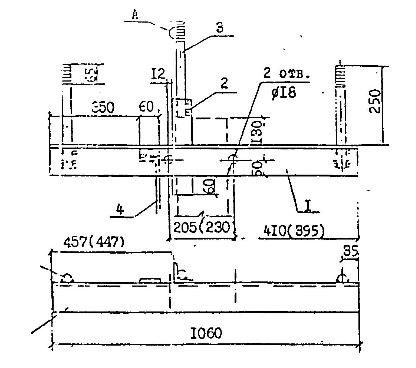

Спецификация оголовка ОГ-56, ОГ-56М, ОГ-57, ОГ-57М
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Уголок 100х100х8 ГОСТ8509-86 L=1060 |
1 |
18,30 |
2 |
Уголок 63х63х5 ГОСТ8509-86 L=335 |
1 |
|
3 |
Круг В24 ГОСТ 2590-88 L=320 |
3 |
|
4 |
Заземл. проводник D10, L=250 |
1 |
Для изготовления накладки ОГ-56М (ОГ-57М) применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.
