Оголовок ОГ-13
При креплении подвесок натяжных изолирующих и изоляторов штыревых ШФ-20Г, а также ШФ-10Г, выполняемом к переходным опорам (угловым и анкерным), в случае пересечения воздушной ЛЭП 10кВ с инженерными сооружениями, применяется оголовок ОГ-13, петли на котором имеют особые серьги (тип СРС-7-16).

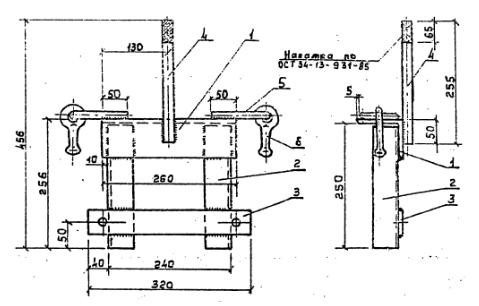

Спецификация оголовка ОГ-13
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Уголок 90х90х7 ГОСТ8509-86 |
1 |
7,30 |
2 |
Уголок 50х50х5 ГОСТ8509-86 |
2 |
|
3 |
Полоса 7х50 ГОСТ103-75 |
1 |
|
4 |
Круг 22 ГОСТ2590-71 |
1 |
|
5 |
Круг 16 ГОСТ2590-71 |
2 |
|
6 |
Серьга СРС-7-17 ГОСТ2725-78 |
