Оголовок ОГ-58, ОГ-58М, ОГ-59, ОГ-59М
При выполнении установки промежуточных опор воздушной ЛЭП 6кВ – 10кВ для крепления проводов (изолированных) используется оголовок ОГ-58, ОГ-58М, ОГ-59, ОГ-59М, на котором есть три штыря для изоляторов типа ШФ10-Г, типа ШФ20-Г, типа ШФУ10.
Специальный хомут марки Х-51, при помощи которого оголовок ОГ-58 закрепляется на используемых стойках СВ-112 и СВ-110, поставляется заказчикам отдельно.

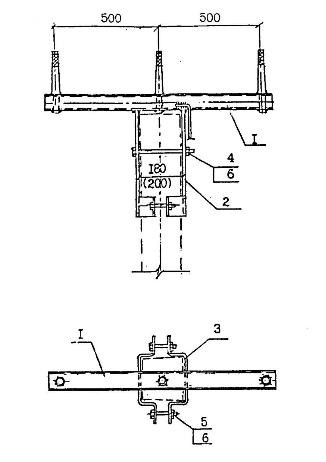

Спецификация оголовка ОГ-58, ОГ-58М, ОГ-59, ОГ-59М
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Полоса 8х80-В ГОСТ103-76 L=385 |
2 |
21,80 |
2 |
Болт М16х220 ГОСТ 7798-70 |
1 |
|
3 |
Болт М16х76 ГОСТ 7798-70 |
2 |
|
4 |
Гайка 2М16 |
3 |
Для изготовления накладки ОГ-58М (ОГ-59М) применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.
