Накладка ОГ-2
Используется накладка ОГ-2 при необходимости крепления верхнего провода, выполняемого при помощи натяжных изолирующих подвесок в процессе установки анкерных опор прокладываемой воздушной ЛЭП 10кВ.
Предусмотрено наличие на накладке петли, снаряженной серьгой СРс7-16.
Крепится накладка ОГ-2 на верхнем конце устанавливаемой стойки СВ105-110, попарно, с помощью линейного болта Б-5,который не входит в комплект, его заказ и поставка осуществляются отдельно.
Габаритные размеры: 100х166х120 мм

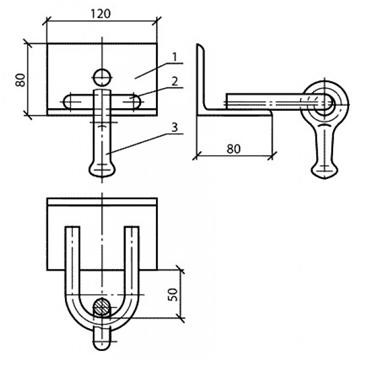

Спецификация накладки ОГ-2
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 80х80х6 ГОСТ8509-86 |
1 |
1,60 |
|
2 |
Круг 10 ГОСТ2590-71 |
1 |
|
|
3 |
Серьга СРС-7-17 ГОСТ2725-78 |
1 |
