Оголовок ОГ-1

Предназначен оголовок ОГ-1 для выполнения двойного крепления провода, необходимого во время установки промежуточных угловых опор прокладываемой воздушной ЛЭП (10кВ).
Крепление оголовка на стойке СВ105-110 осуществляется при помощи хомута марки Х-1, поставка которого производится отдельно.

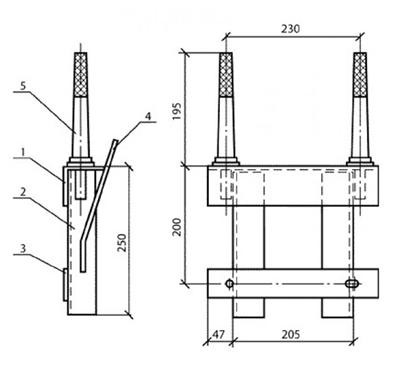

Габаритные размеры: 70х455х300 мм
Спецификация оголовка ОГ-1
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Уголок 70х70х5 ГОСТ8509-86 |
1 |
7,80 |
2 |
Уголок 50х50х5 ГОСТ8509-86 |
2 |
|
3 |
Полоса 6х50 ГОСТ103-75 |
1 |
|
4 |
Круг 10 ГОСТ2590-71 L=300 |
1 |
|
5 |
Штырь Ш-24-С-55 ГОСТ 34-13-931-86 |
2 |
