    contact-nsk.ru / Каталог / Металлоконструкции / Траверсы / Траверсы высоковольтные / Траверса ТМ-101 (23.0067-20)

Траверса ТМ-101 (23.0067-20)

Траверса ТМ-101 (23.0067-20)

Траверсы ТМ-101 изготавливается согласно типового проекта 26.0004-12.

Заказать звонок Написать письмо
Задать вопрос




Поля отмеченные "*" обязательны для заполнения!

При проведении установки опор для воздушной ЛЭП 10кВ применяется траверса ТМ-101, предназначенная для крепления провода.

Траверсы ТМ-при транспортировке не требуют упаковки и применения тары.

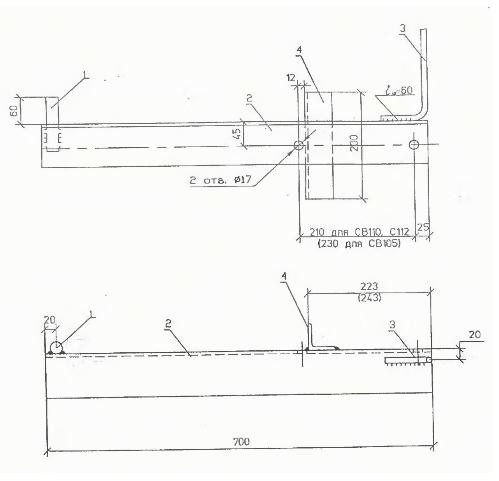

Спецификация траверсы ТМ-101 (23.0067-20)

Позиция

Наименование детали

Количество

Масса, кг

1

Круг 22 ГОСТ 2590-88 L=120

1

17,10

2

Уголок 63х63х4 ГОСТ 8509-93 L=700

1

3

Круг 10 ГОСТ 2590-88 L=1300

1

4

Уголок 50х50х5 ГОСТ 8509-93 L=200

1

Траверса ТМ-101 (23.0067-20)
