Траверса ТМ-109
Траверсы ТМ-109 изготавливается согласно типового проекта 26.0004-20.
Для выполнения крепления провода при проведении установки опор в процессе прокладки воздушной ЛЭП 10кВ предназначена траверса ТМ-109, изготавливаемая из стали углеродистой, не содержащей легирующих компонентов и имеющая стойкое антикоррозийное покрытие, выполненной лаком на битумной основе БТ-577.
Крепится траверса к стойкам при помощи специально предназначенных для данной цели хомутов, подобранных в соответствии с определённым типом используемой стойки. На стойке железобетонной СВ105 траверса крепится хомутом марки Х-1, на стойке СВ110 – крепёжным хомутом марки Х-42. Хомуты данных марок поставляются отдельно.

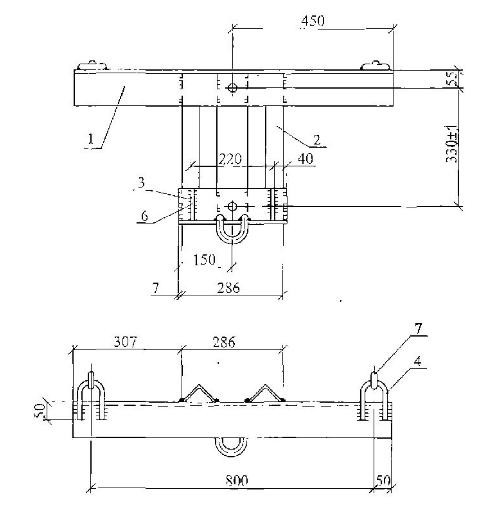

Спецификация траверсы ТМ-109
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 100х100х8 ГОСТ 8509-93 L=900 |
1 |
23,40 |
|
2 |
Уголок 70х70х4 ГОСТ 8509-93 L=430 |
2 |
|
|
3 |
Уголок 100х100х8 ГОСТ 8509-93 L=300 |
1 |
|
|
4 |
Круг 16 ГОСТ 2590-88 L=254 |
1 |
|
|
5 |
Круг 20 ГОСТ 2590-88 L=390 |
1 |
|
|
6 |
Полоса 6х85ГОСТ 103-76 L=85 |
2 |
|
|
7 |
Серьги СРС 7-16 |
2 |
