Траверса ТМ-85, ТМ-85М

Траверсы ТМ-85, ТМ-85М изготавливается согласно типового проекта 20.0027 19.01.
Траверса ТМ-85 и траверса ТМ-85М предназначаются для выполнения крепления провода, используются при проведении установки опор воздушной ЛЭП 10 кВ.
Крепятся данные траверсы на стойках при помощи хомутов соответствующих серий. Для крепления к стойке СВ105 необходимо применение хомута серии Х-1, для крепления на стойке СВ110 используется хомут серии Х-42. Поставка хомутов производится отдельно.
Траверсы ТМ-85 производятся из углеродистой стали, имеют антикоррозийное покрытие поверхностей, выполненное лаком на битумной основе БТ-577.
Траверса ТМ-85М изготавливается из особой стали, которая предназначается для применения при значениях расчётных температур от -40°С и ниже.
Транспортировка данных траверс может осуществляться без использования тары и упаковки.

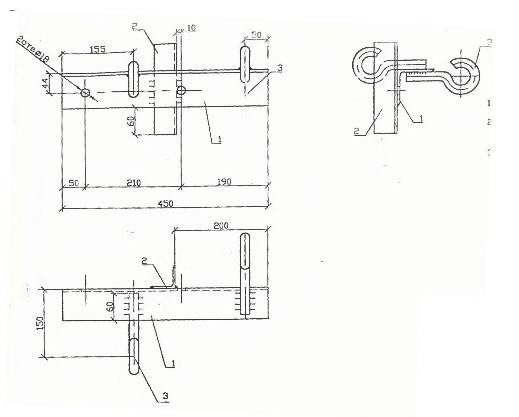

Спецификация траверсы ТМ-85, ТМ-85М
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Уголок 80х80х6 ГОСТ 8509-86 L=450 |
1 |
5,70 |
2 |
Уголок 50х50х4 ГОСТ 8509-86 L=200 |
1 |
|
3 |
Круг 822 ГОСТ 2590-88 L=260 |
2 |
- Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.
- Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.
- Для изготовления траверсы ТМ-85М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.
