Траверса ТМ-105
Траверсы ТМ-105 изготавливается согласно типового проекта 26.0004-16.
Металлическая траверса ТМ-105, которая необходима для крепления провода, используется при строительстве воздушной ЛЭП 10кВ и крепится к опорам специальным хомутом, который подбирается в зависимости от типа стойки и поставляется отдельно.
Крепление данной траверсы на стойке железобетонной СВ105 выполняется хомутом марки Х-1, на стойке СВ110 – крепёжным хомутом марки Х-42.
Изготавливаются траверсы ТМ-105 из углеродистой стали, не содержащей легирующих компонентов, покрываются специальным покрытием – лаком на битумной основе БТ-577, гарантирующим высокую устойчивость к коррозии.

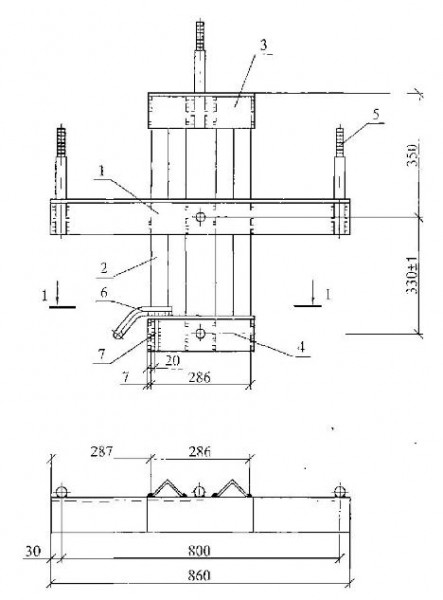

Спецификация траверсы ТМ-105
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 100х100х8 ГОСТ 8509-93 L=860 |
1 |
35.80 |
|
2 |
Уголок 70х70х6 ГОСТ 8509-93 L=725 |
2 |
|
|
3 |
Уголок 100х100х8 ГОСТ 8509-93 L=300 |
1 |
|
|
4 |
Уголок 100х100х8 ГОСТ 8509-93 L=300 |
1 |
|
|
5 |
Круг 36 ГОСТ 2590-88 L=300 |
3 |
|
|
6 |
Круг 20 ГОСТ 2590-88 L=390 |
1 |
|
|
7 |
Полоса 6х85 ГОСТ 103-76 L=85 |
1 |
