Траверса ТМ-101
Траверсы ТМ-101 изготавливается согласно типового проекта 23.0067-20.
Предназначается траверса ТМ-101 для крепления провода, изоляторов при проведении установки опор воздушной ЛЭП 10кВ.
Для крепления траверсы на стойке используются специальные хомуты. Для стойки СВ105 следует применять хомут серии Х-1, для стойки СВ110 – хомут серии Х-42. Хомуты поставляются отдельно.
Основным материалом для изготовления траверсы ТМ-101 является углеродистая сталь. Поверхность каждой готовой единицы покрывается специальным лаком, основа которого – битумная (БТ-577), гарантирующим высокую устойчивость к коррозии.

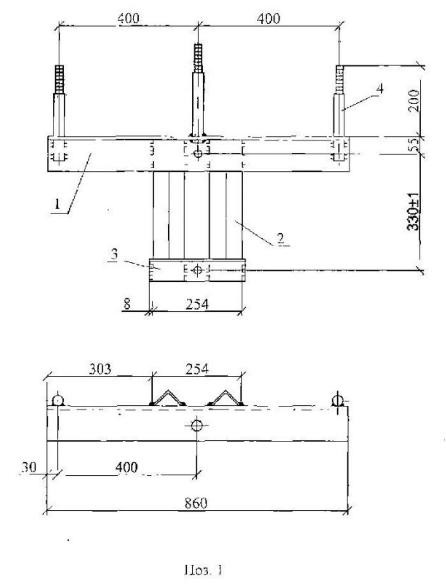

Спецификация траверсы ТМ-101
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |

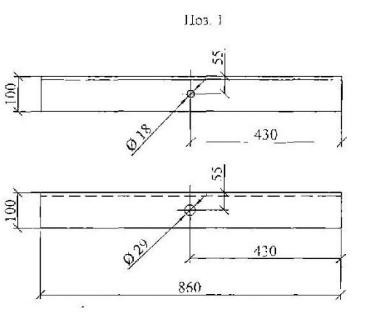

Уголок 100х100х8 ГОСТ 8509-93 L=1500 |
1 |
17.10 |
|
2 |
Уголок 63х63х4 ГОСТ 8509-93 L=413 |
2 |
|
|
3 |
Уголок 63х63х4 ГОСТ 8509-93 L=413 |
1 |
|
|
4 |
Круг 28 ГОСТ 2590-88 L=270 |
3 |
