Траверса ТМ-83а, ТМ-83аМ
Траверсы ТМ-83а, ТМ-83аМ изготавливается согласно типового проекта 20.0027 01.02.
Траверсы ТМ-83а, ТМ-83аМ предназначаются для проведения и выполнения крепления линий электропередачи. Устанавливаются данные траверсы на опорах с различной геометрией сечения, крепятся к стойкам при помощи хомутов определённых марок. Траверсы имеют антикоррозийное покрытие, продлевающее их эксплуатационный срок. Металлоконструкции соответствуют действующим правилам и изготавливаются в соответствии с установленными нормами.
Траверса ТМ-83аМ изготавливается из особой стали, которая предназначается для использования в условиях с расчётными температурными показателями ниже -40°С.
Транспортировка траверс ТМ-не требует применения специальной тары или особой упаковки. .

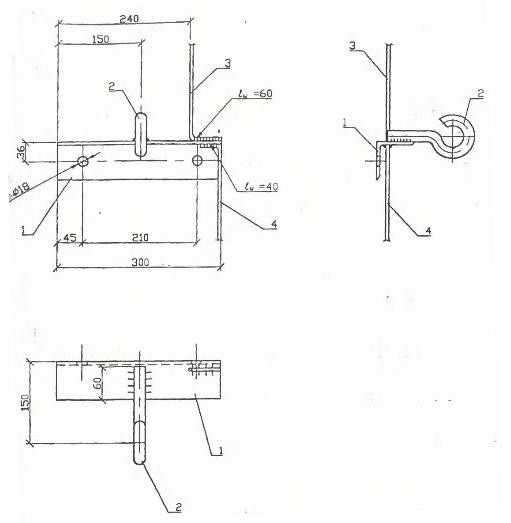

Спецификация траверсы ТМ-83а, ТМ-83аМ
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 70х70х6 ГОСТ 8509-86 L=1500 |
1 |
2.85 |
|
2 |
Круг 820 ГОСТ 2590-88 L=260 |
1 |
|
|
3 |
Круг 810 ГОСТ 2590-88 L=250 |
1 |
|
|
4 |
Круг 86 ГОСТ 2590-88 L=450 |
1 |
- Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.
- Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.
- Для изготовления траверсы ТМ-83aМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.
