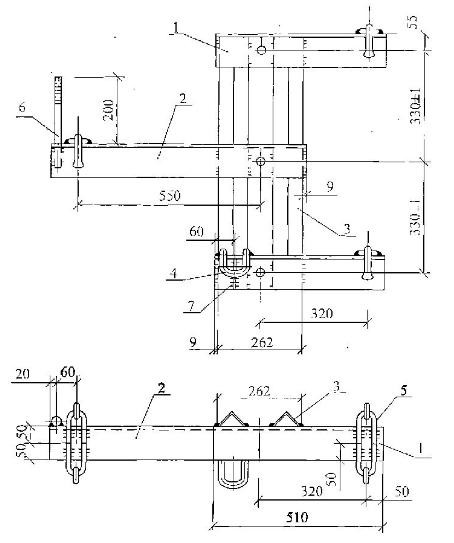

Траверса ТМ-108
Траверсы ТМ-108 изготавливается согласно типового проекта 26.0004-19.
Металлическая траверса ТМ-108 предназначается для крепления провода, используемого в процессе строительства воздушной ЛЭП 10кВ, и устанавливается на стойках при помощи особого крепёжного хомута, поставляемого отдельно.
При использовании стоек СВ105 для крепления траверсы необходим хомут серии Х-1, а при креплении на стойке СВ110 – хомут серии Х-42.
Все траверсы ТМ-108 изготавливаются из стали углеродистой и покрываются специальным лаком на битумной основе БТ-577, создающим устойчивое антикоррозийное покрытие.
Спецификация траверсы ТМ-108
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 100х100х8 ГОСТ 8509-93 L=510 |
2 |
35,80 |
|
2 |
Уголок 100х100х8 ГОСТ 8509-93 L=770 |
1 |
|
|
3 |
Уголок 63х63х5 ГОСТ 8509-93 L=760 |
2 |
|
|
4 |
Круг 20 ГОСТ 2590-88 L=390 |
1 |
|
|
5 |
Круг 16 ГОСТ 2590-88 L=254 |
6 |
|
|
6 |
Круг 22 ГОСТ 2590-88 L=270 |
1 |
|
|
7 |
Полоса 6х85ГОСТ 103-76 L=85 |
1 |
|
|
8 |
Серьги СРС 7-16 |
6 |
