Траверса ТМ-102
Траверсы ТМ-102 изготавливается согласно типового проекта 23.0067-20.
Установка опор при строительстве воздушной ЛЭП 10кВ требует применения такой металлической конструкции, как траверса ТМ-102, которая предназначается для крепления провода, необходимых изоляторов.
Траверса крепится на соответствующей стойке при помощи хомутов определённых серий. На стойке СВ105 крепление выполняется хомутом крепёжным марки Х-1, для крепления на стойке СВ110 необходим хомут марки Х-42. При заказе следует учитывать то, что хомуты поставляются отдельно.
Для изготовления траверсы ТМ-102 используется углеродистая сталь. Специальное покрытие поверхностей траверсы выполняется лаком БТ-577, имеющим битумную основу, и является устойчивым к коррозии.

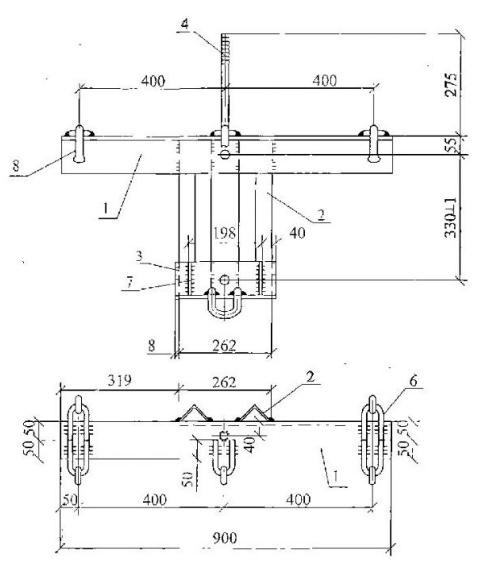

Спецификация траверсы ТМ-102
Позиция |
Наименование детали |
Количество |
Масса, кг |

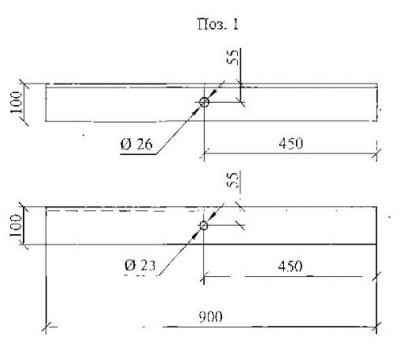

1 |
Уголок 100х100х8 ГОСТ 8509-93 L=900 |
1 |
24.80 |
2 |
Уголок 63х63х4 ГОСТ 8509-93 L=435 |
2 |
|
3 |
Уголок 100х100х8 ГОСТ 8509-93 L=278 |
1 |
|
4 |
Круг 22 ГОСТ 2590-88 L=290 |
1 |
|
5 |
Круг 20 ГОСТ 2590-88 L=390 |
1 |
|
6 |
Круг 16 ГОСТ 2590-88 L=254 |
5 |
|
7 |
Полоса 6х85ГОСТ 103-76 L=85 |
2 |
|
8 |
Серьги СРС 7-16 |
5 |
