Траверса ТМ-103
Траверсы ТМ-103 изготавливается согласно типового проекта 26.0004-14.
Металлическая траверса ТМ-103 размещается на опорах при строительстве воздушной ЛЭП 10кВ, и служит для крепления провода.
Крепление траверсы на стойке производится специальными хомутами крепёжными соответствующих серий, которые поставляются отдельно. При использовании стоек СВ105 следует заказывать хомут крепёжный марки Х-1, стоек СВ110 – хомут крепёжный марки Х-42.
Изготавливаются траверсы ТМ-103 из углеродистой стали. Каждая траверса имеет антикоррозийное покрытие, которое выполняется лаком БТ-577 (на битумной основе).

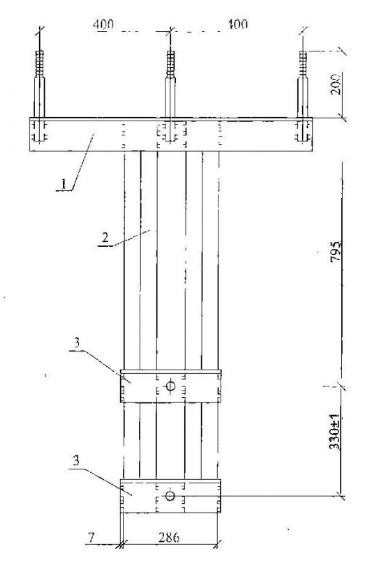

Спецификация траверсы ТМ-103
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 100х100х8 ГОСТ 8509-93 L=900 |
1 |
36,80 |
|
2 |
Уголок 70х70х6 ГОСТ 8509-93 L=1170 |
2 |
|
|
3 |
Уголок 100х100х8 ГОСТ 8509-93 L=300 |
1 |
|
|
4 |
Круг 22 ГОСТ 2590-88 L=270 |
1 |
