Траверса ТМ-106
Траверсы ТМ-106 изготавливается согласно типового проекта 26.0004-17.
Крепление провода в процессе установки опор при строительстве воздушной ЛЭП 10кВ осуществляется при помощи траверсы ТМ-106, крепление которой к стойке осуществляется специальным хомутом, поставляемым отдельно.
При креплении траверсы ТМ-106 на стойке СВ105 применяется хомут крепёжный марки Х-1, на стойке СВ110 – хомут марки Х-42.
Материалом, из которого изготавливается траверса ТМ-106, является углеродистая сталь. Поверхность готового изделия покрывается лаком битумным, обеспечивающим устойчивость к коррозии (БТ-577).

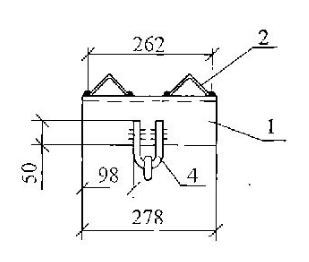

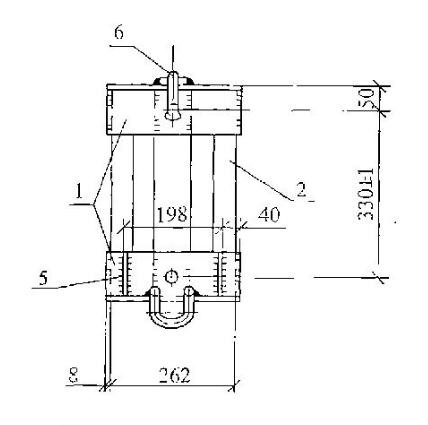

Спецификация траверсы ТМ-106
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 100х100х8 ГОСТ 8509-93 L=278 |
2 |
13.50 |
|
2 |
Уголок 63х63х4 ГОСТ 8509-93 L=435 |
2 |
|
|
3 |
Круг 20 ГОСТ 2590-88 L=390 |
1 |
|
|
4 |
Круг 16 ГОСТ 2590-88 L=290 |
1 |
|
|
5 |
Полоса 6х85ГОСТ 103-76 L=85 |
1 |
|
|
6 |
Серьги СРС 7-16 |
5 |
