Траверса ТМ-107
Траверсы ТМ-107 изготавливается согласно типового проекта 26.0004-18.
Предназначается траверса ТМ-107 для выполнения крепления провода, производимого при проведении установки опор воздушной ЛЭП 10кВ.
Данная траверса крепится на устанавливаемой стойке железобетонной СВ105 при помощи крепёжного хомута серии Х-1. Крепление на стойке СВ110 осуществляется хомутом серии Х-42. Все хомуты поставляются отдельно.
Углеродная сталь, из которой изготавливаются траверсы ТМ-107, не содержит легирующих компонентов. Устойчивость изделий к коррозии обуславливается нанесением на их поверхность лака битумного (БТ-577), образующего стойкое и прочное покрытие.

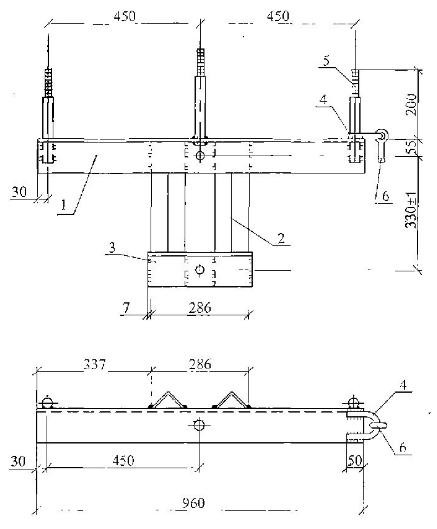

Спецификация траверсы ТМ-107
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 100х100х8 ГОСТ 8509-93 L=960 |
1 |
25,60 |
|
2 |
Уголок 70х70х6 ГОСТ 8509-93 L=430 |
2 |
|
|
3 |
Уголок 100х100х8 ГОСТ 8509-93 L=300 |
1 |
|
|
4 |
Круг 16 ГОСТ 2590-88 L=254 |
1 |
|
|
5 |
Круг 28 ГОСТ 2590-88 L=270 |
3 |
|
|
6 |
Серьги СРС 7-16 |
1 |
