Траверса ТМ-12
Траверсы ТМ-12 изготавливается согласно типового проекта 3.407.1-143.8.12
При необходимости крепления провода в процессе установки опор ВЛ 10кВ применяется траверса ТМ-12.
Крепление данной траверсы на стойке СВ105 выполняется при помощи хомута Х-1, хомут Х-42 используется при креплении на стойке СВ110. Поставляется необходимый хомут отдельно.
Производятся траверсы ТМ-12 из стали углеродистой, их поверхность покрывается лаком (битумным) БТ-577, обеспечивающим особое антикоррозийное покрытие.

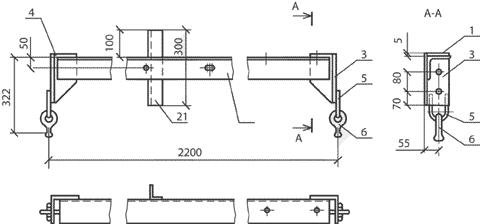

Габариты изделия: 2200х300х322мм.
Спецификация траверсы ТМ-12
|
Позиция |
Наименование детали |
Количество |
Масса, кг |
|
1 |
Уголок 100х100х8 ГОСТ8509-86 |
1 |
33.40 |
|
2 |
Уголок 50х50х5 ГОСТ8509-86 |
1 |
|
|
3 |
Уголок 100х100х8 ГОСТ8509-86 |
1 |
|
|
4 |
Уголок 100х100х8 ГОСТ8509-86 |
1 |
|
|
5 |
Круг 16 ГОСТ2590-71 |
2 |
|
|
6 |
Серьга СРС 7-17 ГОСТ 2725-18 |
2 |
