Траверса ТМ-14
Траверсы ТМ-14 изготавливается согласно типового проекта 3.407.1-143.8.14
Предназначается траверса ТМ-14 для крепления провода, необходимого при установке определённых опор ВЛ электропередач 10кВ.
Хомуты, при помощи которых траверса крепится к стойкам, поставляются отдельно. При необходимости крепления траверсы на стойке СВ110 следует заказывать хомут Х-42, крепления на стойке СВ105 – заказывать хомут Х-1.
Траверсы ТМ-14, благодаря специальному покрытию (лак битумный БТ-577), обладают устойчивостью к коррозии. Материалом для их изготовления служит сталь углеродистая.

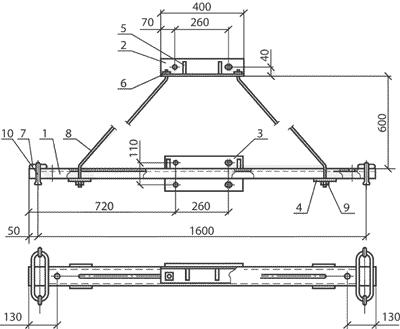

Габариты изделия: 1700х250х730мм.
Спецификация траверсы ТМ-14
Позиция |
Наименование детали |
Количество |
Масса, кг |
1 |
Швеллер 10 |
1 |
26,3 |
2 |
Уголок 80х80х6 |
1 |
|
3 |
Полоса 6х170 |
1 |
|
4 |
Полоса 5х100 |
2 |
|
5 |
Полоса 5х50 |
4 |
|
6 |
Полоса 5х50 |
2 |
|
7 |
Петля |
4 |
|
8 |
Круг 10 |
2 |
|
9 |
Гайка М10 |
4 |
|
10 |
Серьга СРС-7-16 |
4 |
